项目背景
随着工业电气系统和户外基础设施在全球范围内不断扩展， XHX Metal ——一家中国精密金属制造专家——被选中执行一项 2026 大型定制项目，打造高性能防水防尘电气外壳。
主要要求包括：
- IP65 防水防尘保护
- 尺寸公差≤± 0.03 毫米
- 高结构刚性和抗变形能力
- 长期耐腐蚀
- 与标准电气接口的兼容性
- 稳定的批量生产质量
- 室内外环境的独特表面处理
XHX Metal 因其精密的钣金能力、专业的密封结构设计和经过验证的双环境表面处理技术而被选中。
核心部件的制造工艺

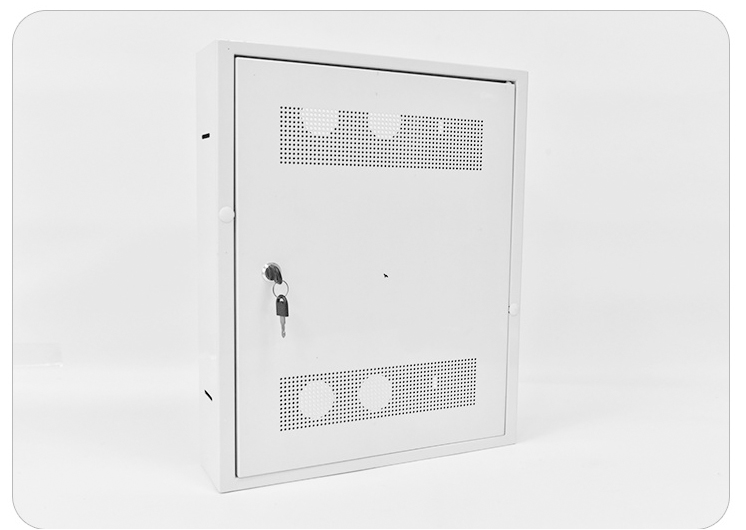

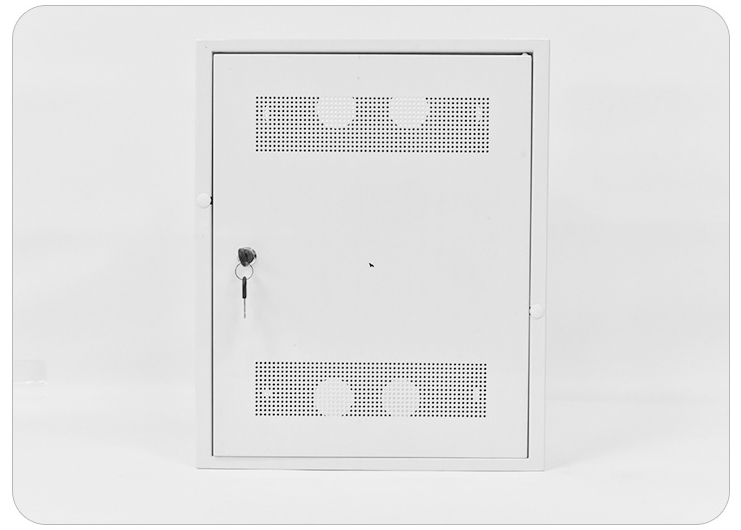

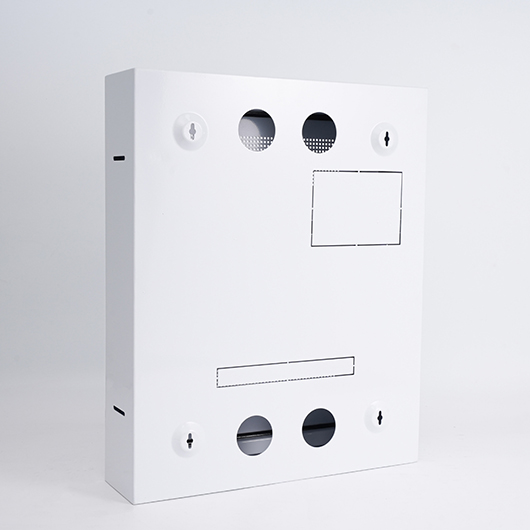

电气接线盒由主外壳、密封门板、电缆入口端口和安装底座组成。所有生产均遵循 ISO 9001： 2015 质量标准，并在 XHX Metal 的 2,000 平方米先进设施内进行。
1。材料选择与预处理
- 主外壳和门板： 1.2 毫米镀锌钢板，结构强度高，耐腐蚀性优异。
- 预处理：全自动超声波脱脂、除锈和磷酸化，打造干净、高附着力的表面基底，适合后续粉末喷涂。
2。核心制造工艺
- 精密激光切割： 6,000 W纤维激光切割机实现± 0.01 毫米容忍度，使用氮助燃气体以减少热变形并保持材料完整性。
- CNC 折弯与成形：多轴 CNC 折弯机配备定制夹具，确保密封槽尺寸一致且弯曲角度精确。

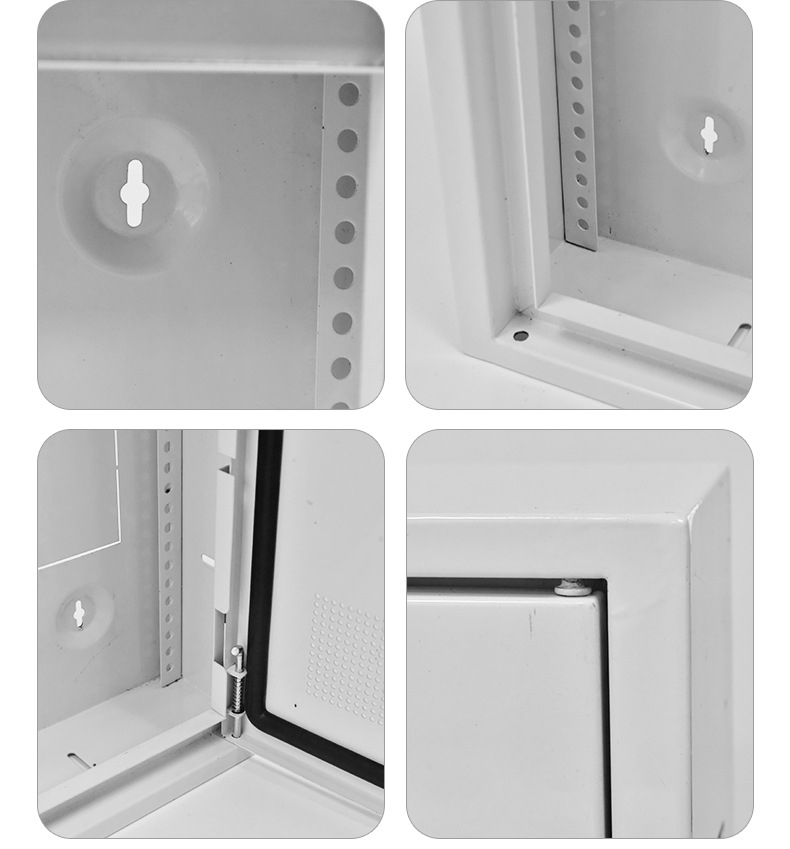

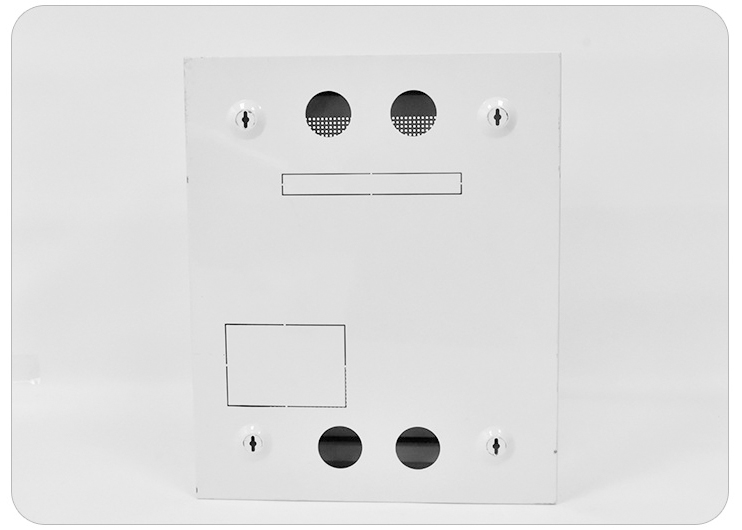

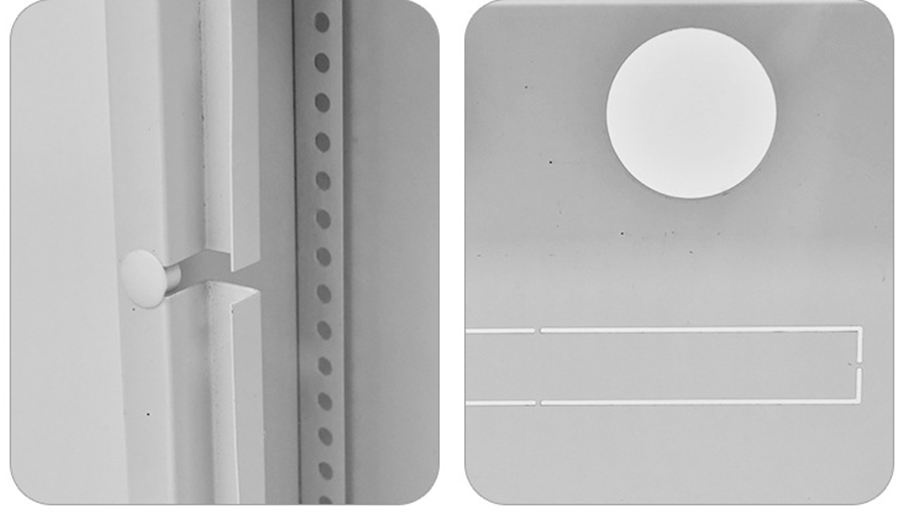

- 密封结构：防水垫片的精密铣削密封槽、标准化的电缆入口孔以及精确定位的安装点。

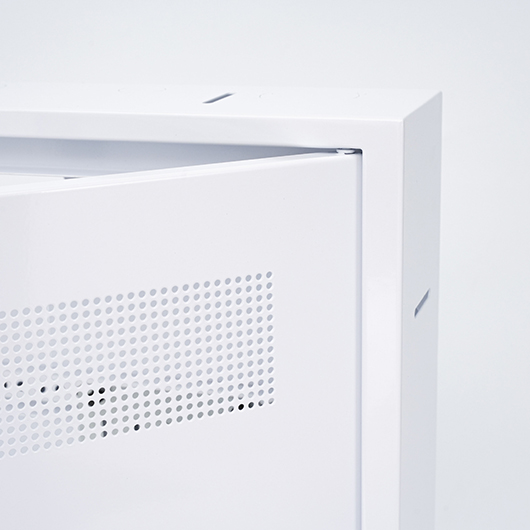

- 室内外静电粉末喷涂：
- 室内版本：室内级静电粉末喷涂，提供光滑表面、强附着力、防锈性能和美观一致性，适合室内环境。
- 户外版本：户外级静电粉末喷涂，具备抗紫外线、防雨、防腐蚀和耐候特性，确保在户外暴露下长期稳定的性能。
涂层厚度严格控制在 60–120 微米，以确保均匀覆盖和耐久性保护。

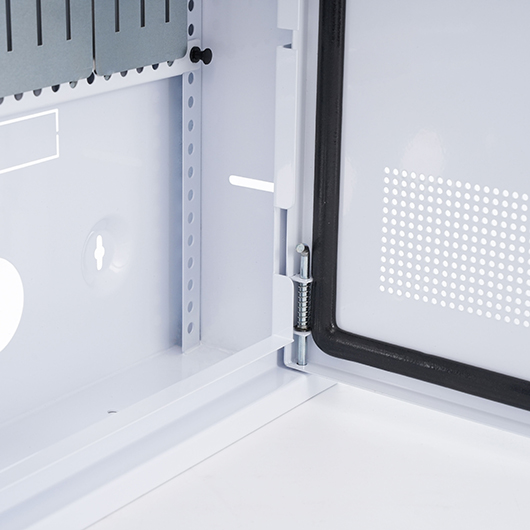

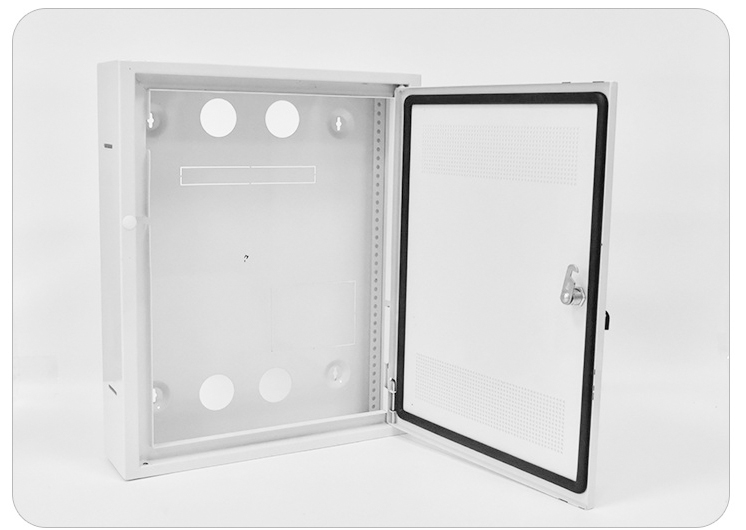

- 组装与密封：高密度防水硅胶垫片嵌入精密加工槽中;自动对齐确保紧密无间隙的安装。
3。质量控制与测试
- 尺寸检查： CMM 测量确认公差在± 0.03 毫米以内。
- IP65 防护测试：根据 IEC 60529 标准进行粉尘和喷水测试。
- 盐雾测试：验证室内外版本的耐腐蚀性。
- 粉末喷涂附着力和硬度测试：确保无剥落、开裂或随着时间推移而褪色。
- 全面功能检测：交付前 100 %的检查，以确保零缺陷。
项目挑战与解决方案
1。挑战：大规模生产中的稳定 IP65 密封
弯曲或密封槽尺寸不一致可能导致大批量生产中的密封失效。
解决方案：优化密封槽设计+高精度 CNC 折弯+定制防水垫片+全生产线上密封测试。
2。挑战：室内外环境的独特表现
室内饲养箱需要干净的美观处理;室外机则要求更高的耐候性和抗紫外线能力。
解决方案：
- 室内：室内级静电粉末喷涂，保证光滑外观
- 户外：户外级静电粉末喷涂，以增强耐天气耐用性
两者均实现了强的附着力、耐腐蚀性和延长的使用寿命。
3。挑战：结构强度与轻量化设计
外壳必须保持轻便以便安装，同时又足够刚性以承受冲击和振动。
解决方案： FEA 优化的内部钢筋在不增加额外重量的情况下，结构强度提升 25 %。
4。挑战：高批次一致性
客户要求所有 1000 设备外观、尺寸和性能统一。
解决方案：自动化生产线+ SPC 实时监控+每台 50 单元进行取样检查，确保大规模质量的一致性。
项目成果
合作关系：客户签署了为期 1 年的战略合作协议，指定 XHX Metal 为其全系列电气接线盒的独家钣金制造合作伙伴。
交付：所有 1000 设备均比45天计划提前5天完成交付，所有检查和测试均为 100 %。
性能：箱体在室内配电系统和户外工程现场均稳定运行，零水渗入、灰尘积累或涂层失效报告。
