Dieser Leitfaden liefert wesentliche technische Parameter und Regeln für Design für Herstellbarkeit ( DFM ) für die individuelle Blechfertigung bei XHX Metal . Unser Ziel ist es, F&E-Ingenieuren und Sourcing-Managern dabei zu helfen, Designs hinsichtlich Qualität, Kosten und Herstellbarkeit zu optimieren.
1 . Materialauswahlleitfaden
Die Wahl des richtigen Materials ist der erste step für eine erfolgreiche Fertigung. Wir führen einen konstanten Bestand verschiedener Legierungen, um Ihre Projektzeitpläne zu unterstützen.
| Material | Gemeinsame Klassen | Schlüsselmerkmale | Typische Anwendungen |
| Aluminium | 5052 – H32 , 6061 – T6 | Leicht, hohe Wärmeleitfähigkeit, ausgezeichnete Korrosionsbeständigkeit. | Gehäuse, Kühlkörper 5 G-Gehäuse |

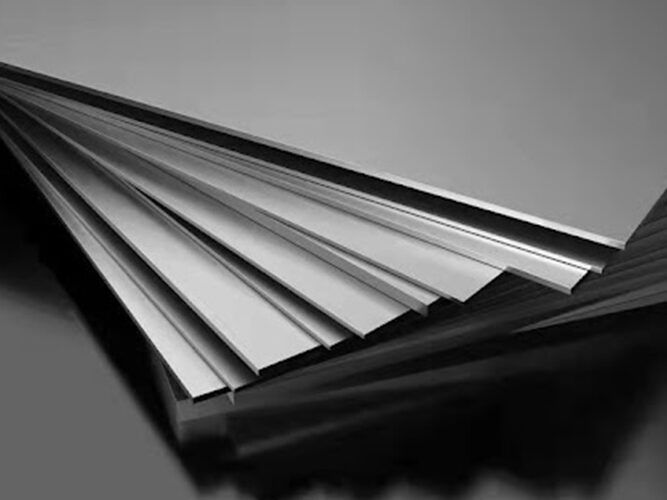

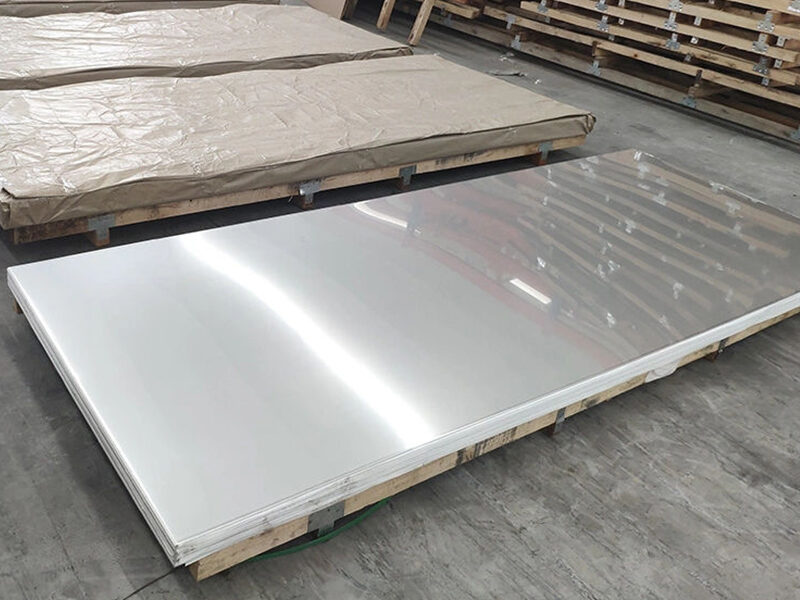

| Edelstahl | 304 , 316 , 316 L | Überlegene Festigkeit, Hygiene, hohe Korrosionsbeständigkeit. | Medizinische Rahmen, Lebensmittelausrüstung |

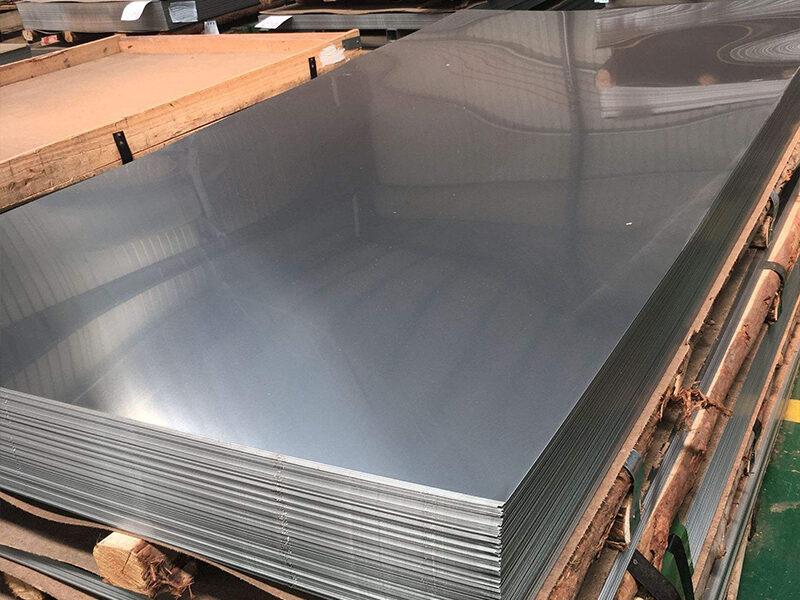

| Kaltgewalzter Stahl | SPCC / ASTM A1008 | Wirtschaftliche, glatte Oberfläche, hohe Festigkeit. | Innenschränke, Halterungen |
| Verzinkter Stahl | SECC / SGCC | Vorbeschichtet zum Korrosionsschutz, vielseitig. | HVAC Teile, Outdoor-Hardware |
| Kupfer & Messing | C2600 , C3600 | Außergewöhnliche Leitfähigkeit und dekorative Anziehung. | Terminals, Sammelschienen, Erdungsteile |
2 . Design für Herstellbarkeit ( DFM ) Regeln
Die Einhaltung dieser Standardregeln gewährleistet eine stabile Produktion und verhindert Materialversagen wie Risse oder Verformungen.
- Mindestbiegungsradius: Standard: R ≥ t. Für Aluminium: 0.5 t. Für Stahl: 0.3 t. (t = Materialdicke)
- Loch-zu-Bend-Distanz: Der Mindestabstand von der Lochkante bis zur Biegelinie sollte L ≥ 2 t + R betragen.
- Minimaler Lochdurchmesser: Der minimale Lochdurchmesser sollte D ≥ 1.5 × t betragen. Kleinere Löcher erfordern möglicherweise Laserschneiden oder Sekundärbohrungen.
- Minimale Flanschhöhe: Die Innenflanschhöhe sollte H ≥ 3 t + R betragen, um beim CNC-Biegen einen richtigen Griff zu gewährleisten.
- Biege-Entlastung: Fügen Sie an den Ecken Entlastungsschnitte (Breite ≥ t) hinzu, um ein Riss des Materials beim Formen zu verhindern.
3 . Fertigungspräzision & Toleranzen
XHX Metal folgt ISO 2768 (m/f)-Standards. Unsere fortschrittliche Ausrüstung, darunter 6 -kW-Faserlaser, ermöglicht eine hochpräzise Fertigung.
| Ablauf | Standardtoleranz | Präzisionsziel ( XHX ) |

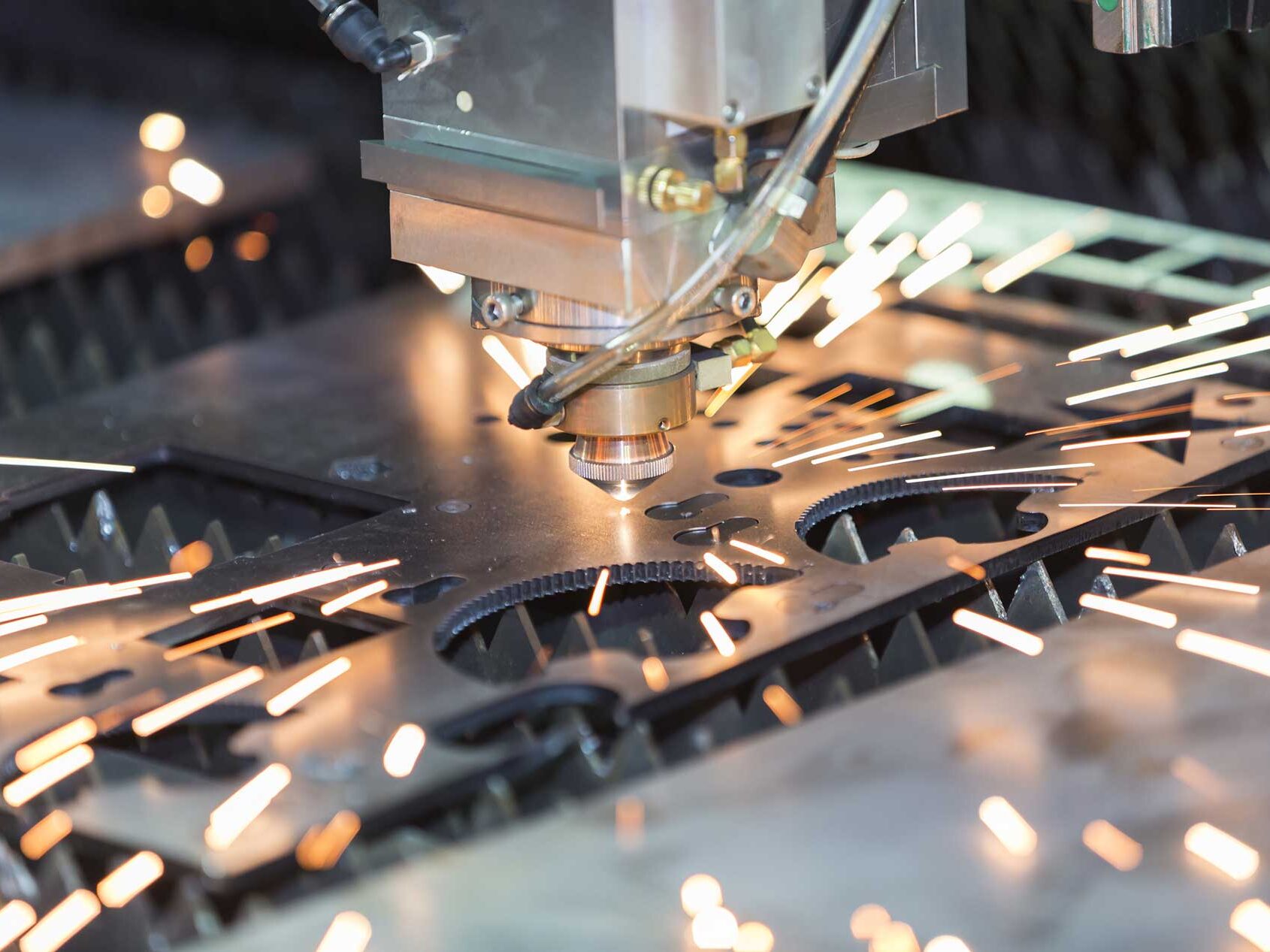

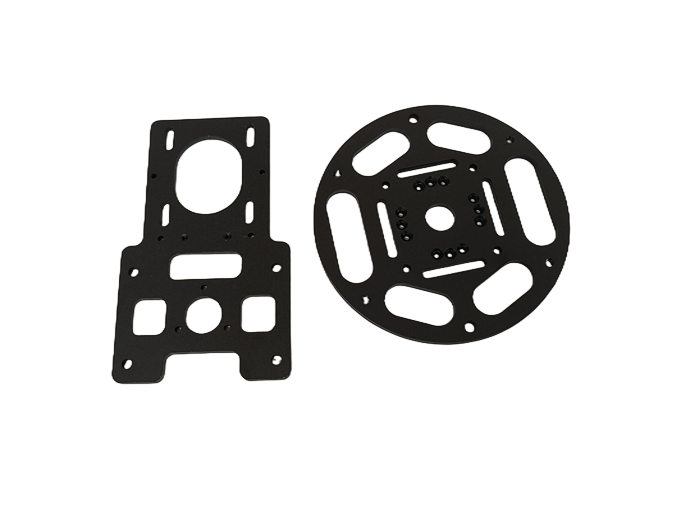

| Laserschneiden | ± 0.1 mm | ± 0.05 mm |

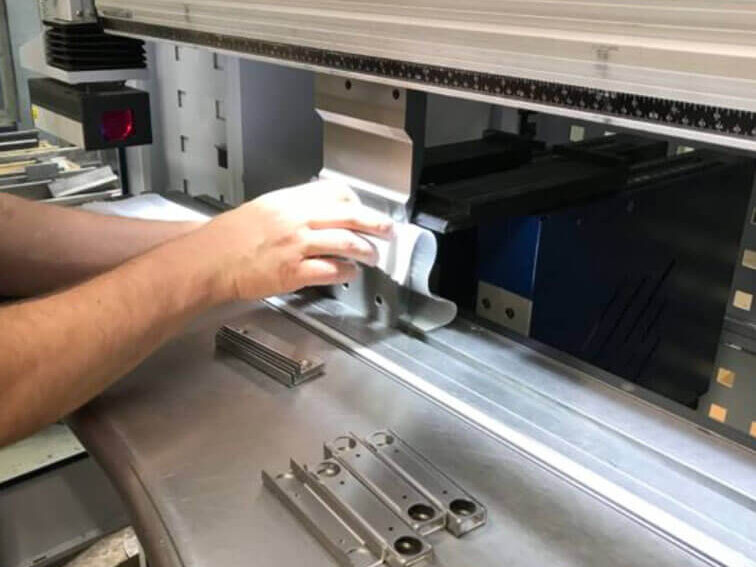

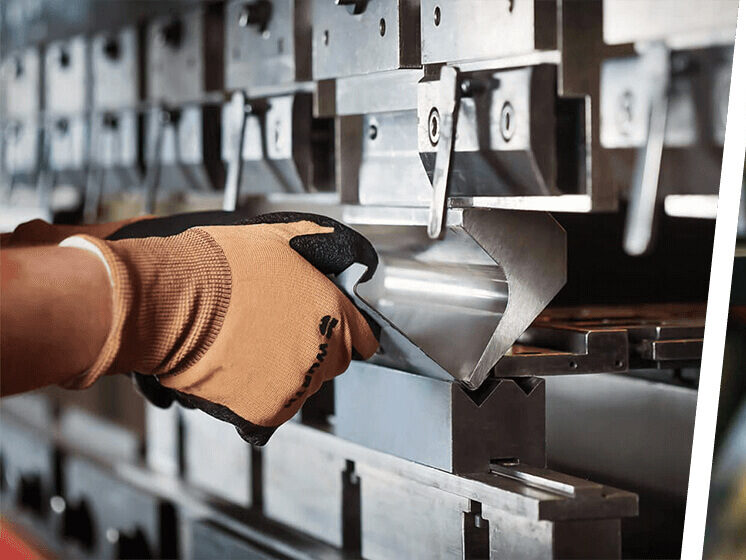

| CNC-Biegen | ± 0.3 mm / ± 1.0 ° | ± 0.2 mm / ± 0.5 ° |

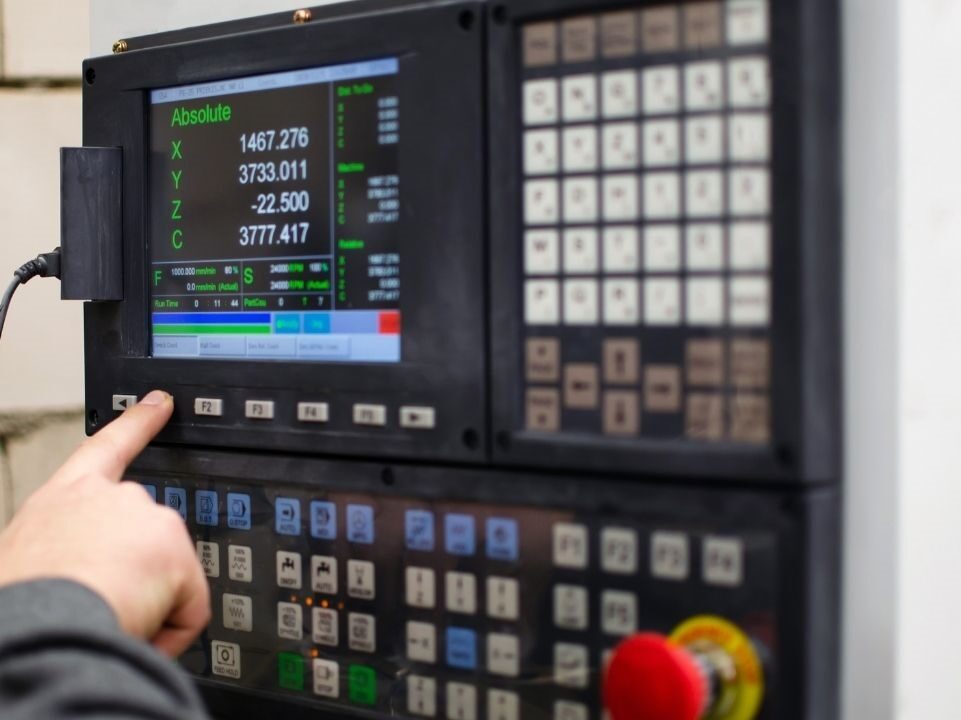

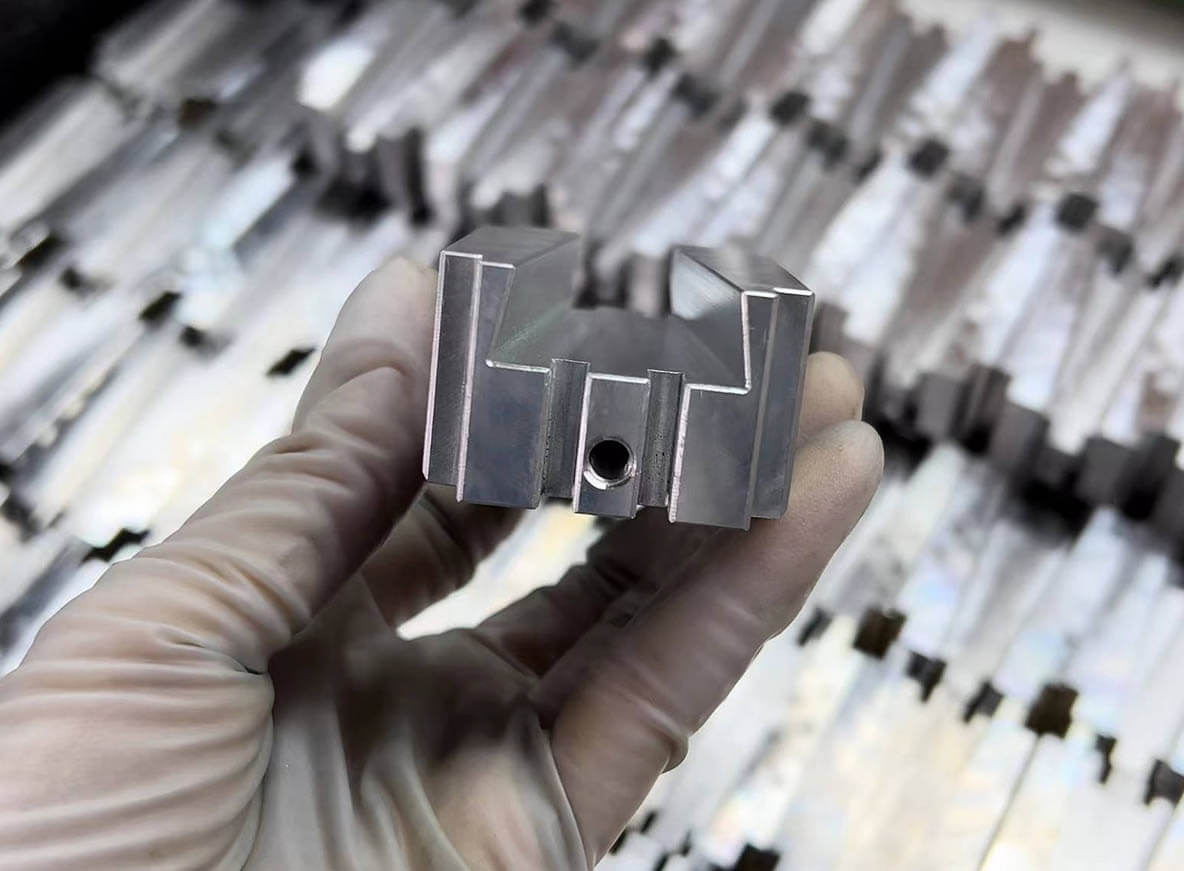

| CNC Bearbeitung | ± 0.05 mm | ± 0.01 mm |
| Stanzen (Allgemein) | ± 0.15 mm | ± 0.1 mm |
| Lochpositionen | ± 0.1 mm | ± 0.05 mm |
4 . Oberflächenfinish-Optionen
Wir bieten ein vollständiges Portfolio an Fertigstellungsdienstleistungen an, um funktionale und ästhetische Anforderungen zu erfüllen.
| Finishing-Typ | Vorteile & Standards | Am besten für |

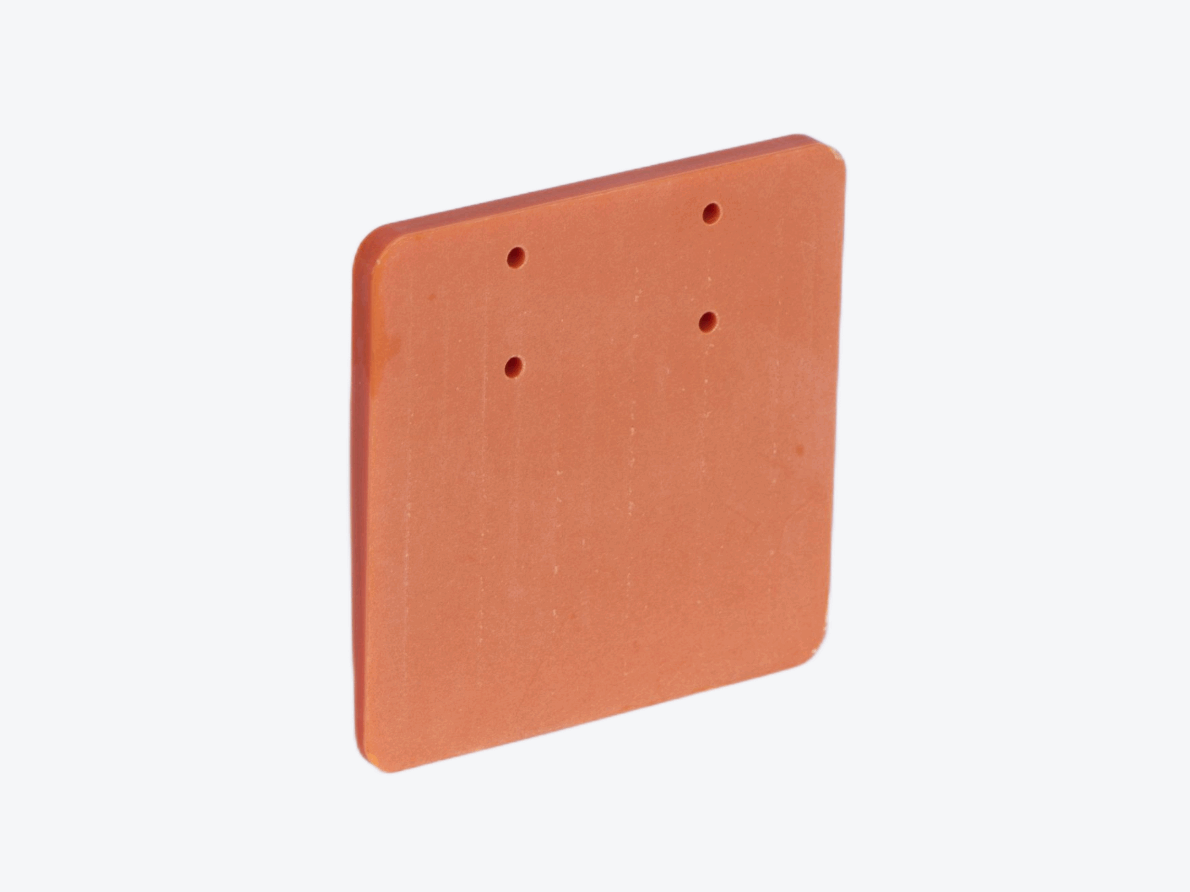

| Pulverbeschichtung | Langlebig, UV-beständig, erhältlich in allen RAL Farben. ( PCI Standard) | Stahl-/Aluminiumschränke |
| Zinkbeschichtung | Wirtschaftlicher Korrosionsschutz. ( ASTM B633 ) | Stahlhalterungen/Beschläge |

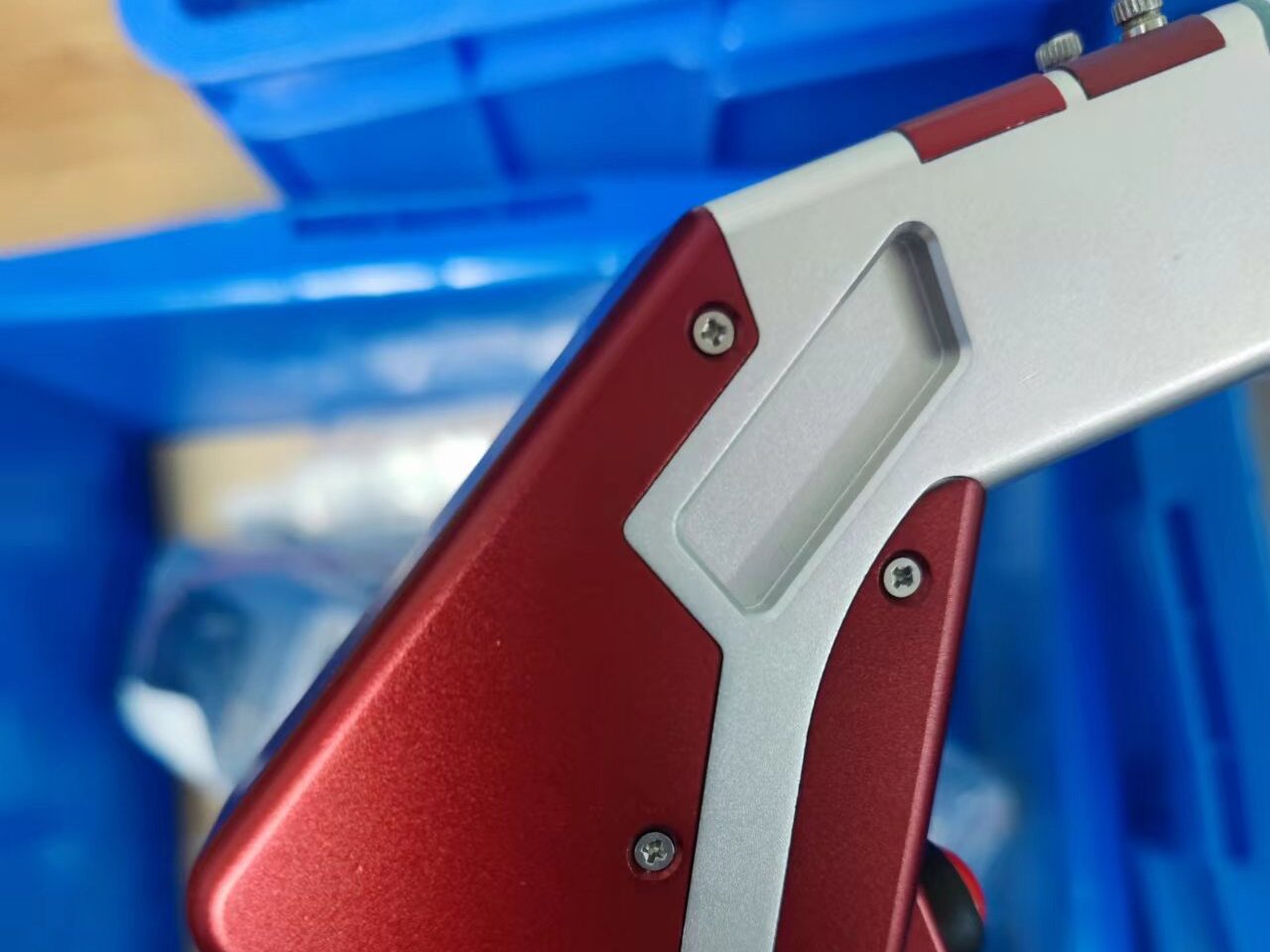

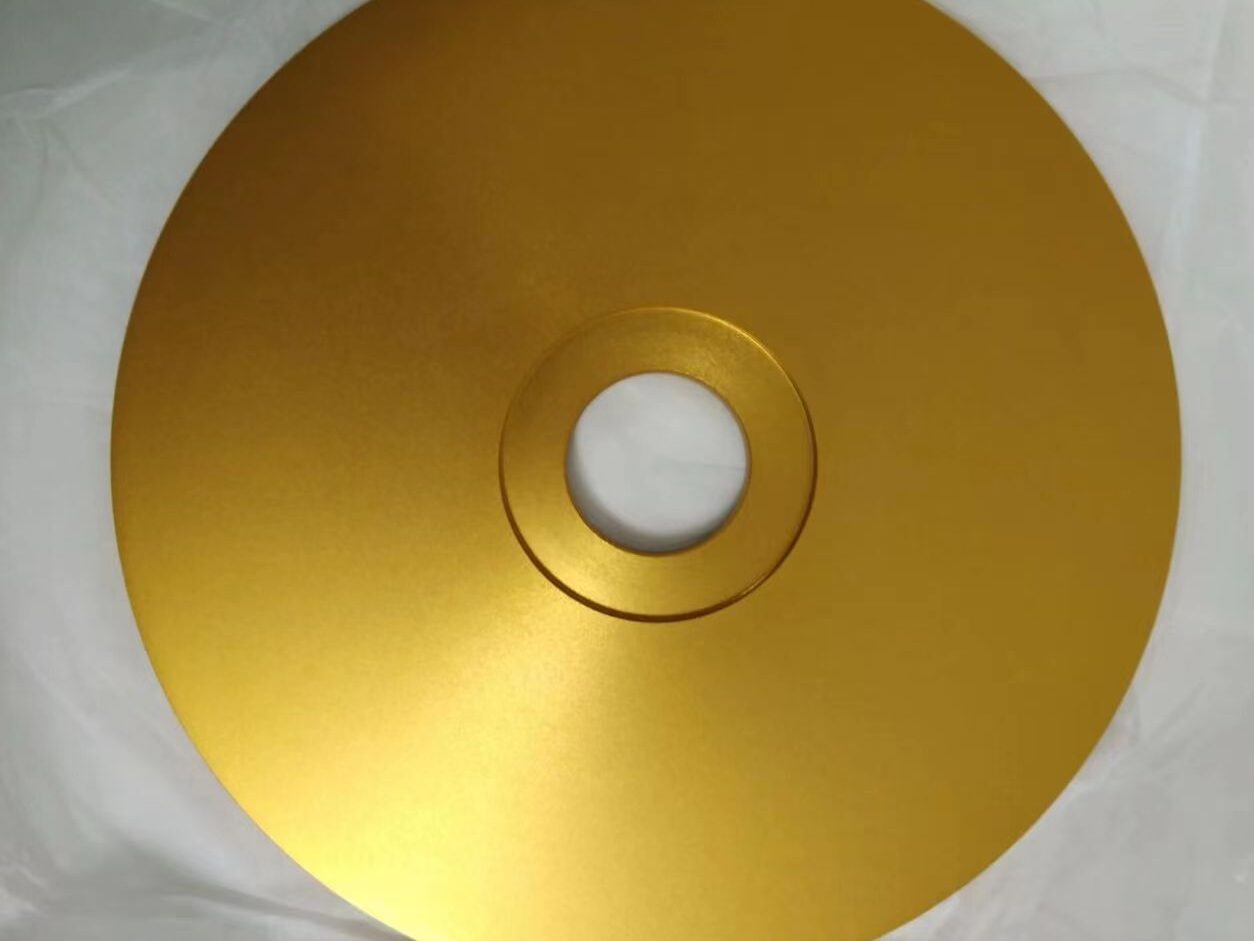

| Anodisierung | Erhöhte Härte und Korrosionsbeständigkeit, dekorative Farben. | Aluminiumgehäuse |
| Passivierung | Stellt die Korrosionsbeständigkeit wieder her, indem Oberflächenverunreinigungen entfernt werden. | Edelstahlteile |
| Elektropolitur | Erreicht ein glattes, hochglänzendes Finish für medizinische Anwendungen. | Medizinische Geräte |
Qualitätssicherung bei XHX Metal
Jedes Projekt bei XHX Metal unterliegt unserem ISO 9001 : 2015 zertifizierten Qualitätsmanagementsystem. Von der Erstbegutachtung ( FAI ) bis zur endgültigen CMM Überprüfung stellen wir sicher, dass jedes Teil exakt Ihren technischen Zeichnungen entspricht. Das bedeutet, dass Sie XHX Metal als Ihren zuverlässigen Partner in der industriellen Fertigung vertrauen können.
