¿Qué es el estampado de metal?

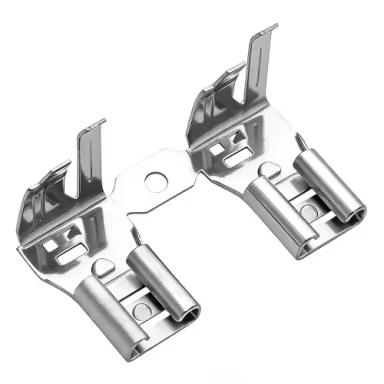

El estampado metálico es un proceso de conformado que utiliza una prensa y un troquel dedicado para cortar, doblar o formar chapa metálica en componentes repetibles. Es muy adecuado para soportes, pinzas, blindajes, conectores, tapas y piezas estructurales donde la geometría consistente y la producción repetida eficiente importan. El proceso adecuado depende del material, la geometría de la pieza, el volumen anual, los requisitos de tolerancia y la cantidad de inversión en herramientas que el proyecto pueda soportar.

XHX Metal , la marca exportadora de Guangdong Xinghaoxin Technology Co., Ltd., apoya proyectos personalizados de componentes metálicos desde la revisión de dibujos hasta la fabricación y acabado. Nuestros ingenieros revisan el diseño antes de la producción para que se consideren conjuntamente la elección de materiales, el alivio de curvatura, la disposición del agujero, el acceso a las herramientas y los requisitos de montaje posterior.

Procesos de estampado personalizados para diferentes necesidades de producción

Blanking fino

El blanking fino puede producir un filo de corte liso y preciso con un acabado secundario reducido. Se considera especialmente importante el perfil del filo, la planitud o la consistencia dimensional de un componente. La viabilidad del blanking fino debe confirmarse en función de la calidad del material, el grosor y la geometría requerida antes de liberar la herramienta.

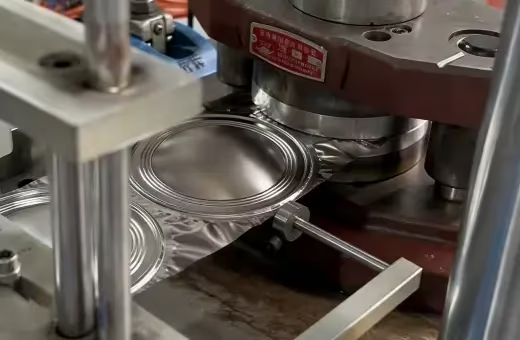

Estampado de estampado profundo

El calado profundo da forma a una pieza plana en una forma más profunda y tridimensional. El flujo controlado de materiales es esencial: un control insuficiente puede provocar adelgazamiento, desgarros o arrugas. Para carcasas, copas, tapas y otros componentes estirados, la revisión temprana de la profundidad de tirado, los radios de esquina, las condiciones del soporte en blanco y el número de etapas de conformado ayuda a reducir revisiones evitables.

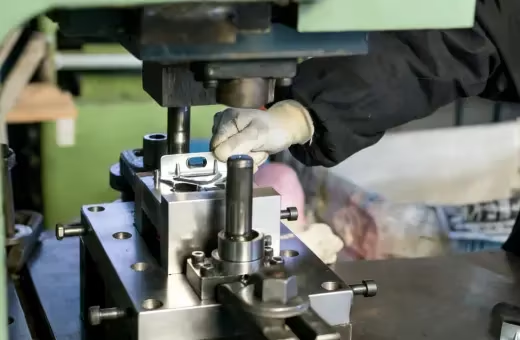

Estampado de operación simple

Una herramienta de una sola operación puede ser una opción práctica para piezas simples, prototipos y producción de menor volumen. Puede reducir la complejidad de las herramientas manteniendo la disposición de las piezas sencilla. Ejemplos típicos incluyen soportes planos, placas de montaje, protectores y clips simples.

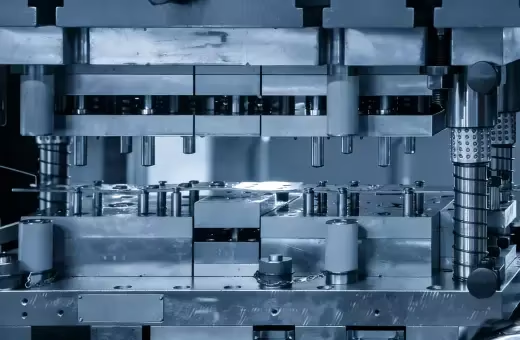

Herramientas personalizadas y operaciones progresivas

Cuando un proyecto requiere varios pasos de conformado, perforación o corte, una disposición personalizada de troqueles puede combinar operaciones en una secuencia de producción controlada. XHX Metal revisa la disposición de la tira, el orden de las características y los requisitos de manejo de piezas con el cliente antes de la producción. Este enfoque ayuda a equilibrar la utilización de materiales, la eficiencia del ciclo, el mantenimiento de herramientas y la consistencia de las piezas.

Selección del material adecuado para piezas estampadas

La selección del material afecta a la formabilidad, resistencia, resistencia a la corrosión, apariencia, desgaste de las herramientas y coste total del proyecto. Una revisión del dibujo debe incluir la calidad y el temple del material, no solo la familia general de metales. Si el entorno de uso final no está claro, nuestro equipo puede ayudar a comparar opciones prácticas antes de finalizar el diseño.

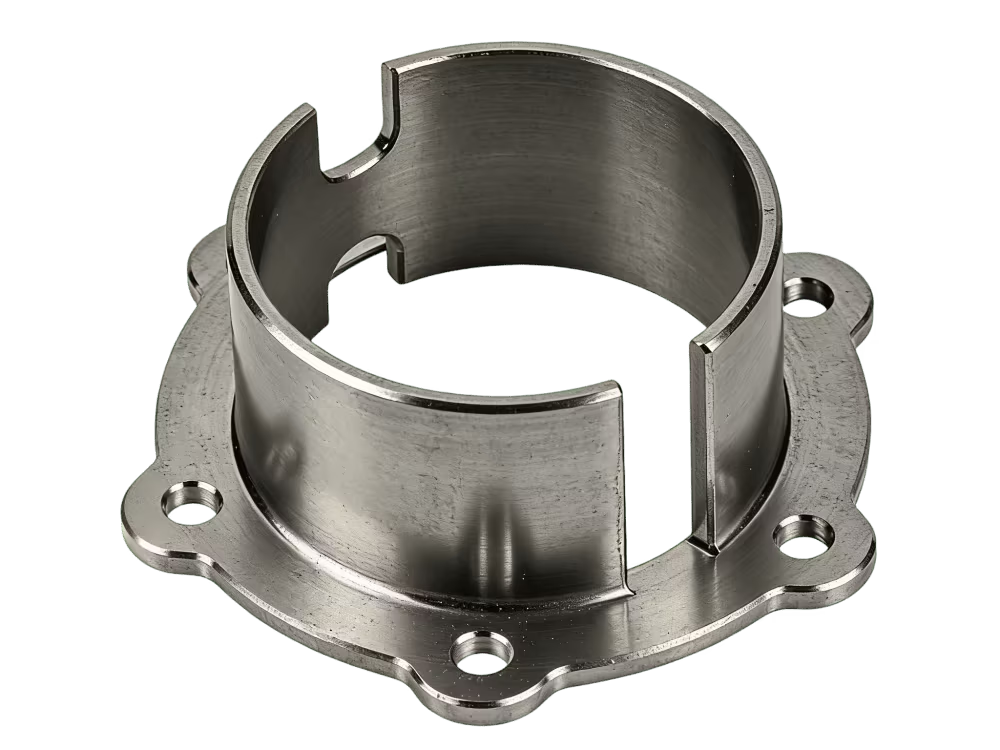

Acero suave y bajo en carbono

Una opción económica para soportes, soportes, piezas del chasis y componentes industriales generales. Ofrece buena formabilidad, pero las piezas expuestas normalmente necesitan chapado, pintura o recubrimiento en polvo para protección contra la corrosión.

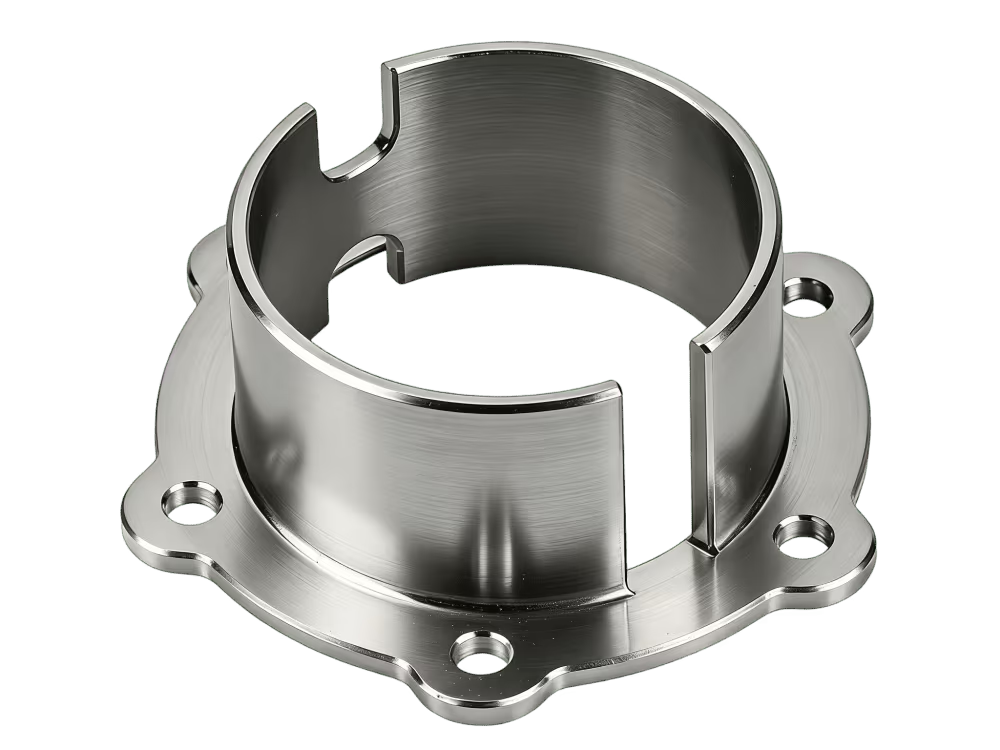

Acero inoxidable

Se seleccionan grados como 304 y 316 L cuando la resistencia a la corrosión, la limpieza y la larga vida útil son importantes. El acero inoxidable puede endurecerse durante el conformado, por lo que los radios de curvatura, el estado de la herramienta y la secuencia de conformado requieren una atención cuidadosa.

Aluminio

Ligero y resistente a la corrosión, el aluminio es útil para piezas donde la reducción de peso importa. Su menor rigidez y sensibilidad a la marcaje superficial deben tenerse en cuenta durante la conformación, manipulación y montaje.

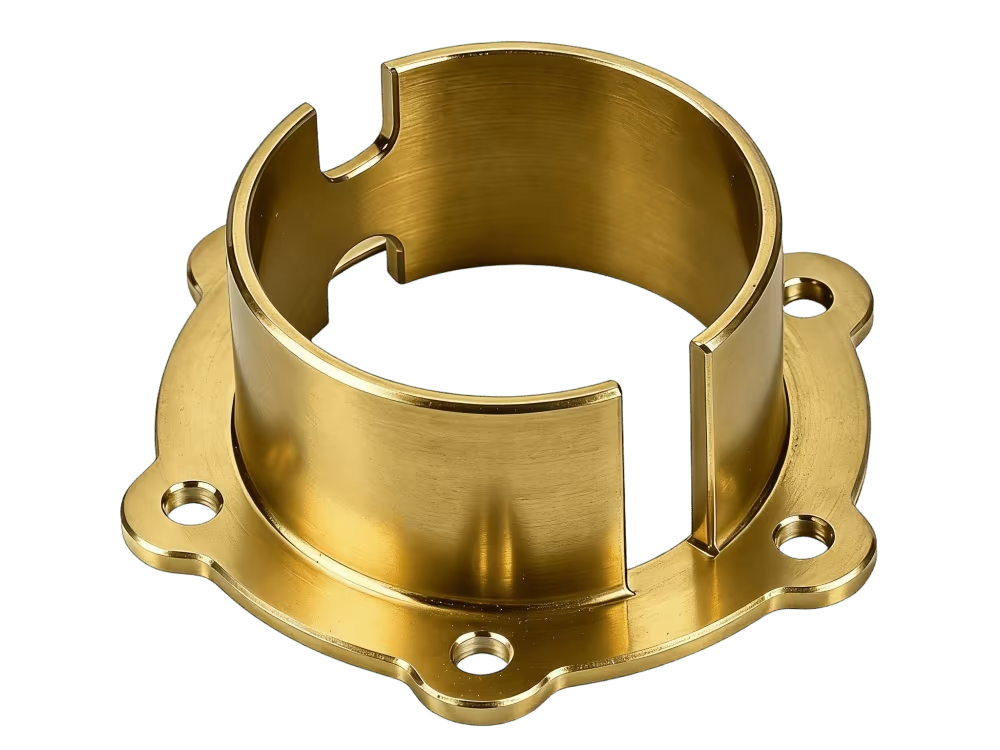

Cobre y aleaciones de cobre

El cobre se utiliza para piezas conductoras como contactos, terminales y componentes relacionados con barras colectoras. El latón ofrece un equilibrio práctico entre apariencia, mecanizabilidad y resistencia a la corrosión tanto para herrajes como componentes detallados.

Opciones de acabado superficial

El acabado se selecciona según el material de la pieza, el entorno operativo, los requisitos de apariencia y la función de ensamblaje. XHX Metal puede coordinar los requisitos comunes de acabado con el proceso de fabricación para que se consideren de antemano las superficies críticas, las áreas de tierra y las características roscadas.

• Recubrimiento en polvo: Un acabado protector duradero disponible en una amplia gama de colores. Los requisitos de enmascaramiento y puesta a tierra deben mostrarse claramente en el dibujo.
• Electrodeposición: Los acabados chapados en zinc, níquel u otros pueden mejorar la resistencia a la corrosión, el rendimiento al desgaste o el aspecto, dependiendo de la especificación.
• Anodización: Un acabado electroquímico para aluminio que puede mejorar la dureza superficial y la resistencia a la corrosión, proporcionando un color controlado.
• Pasivación y electropulido: Los tratamientos de acero inoxidable utilizados cuando se mantienen limpieza, resistencia a la corrosión y una superficie más lisa.
• Marcado láser y serigrafía: Adecuado para números de pieza, logotipos, instrucciones, etiquetas de advertencia e información de trazabilidad.
• Acabado cepillado o satinado: Una textura direccional de la superficie que puede mejorar la consistencia visual y ayudar a reducir la visibilidad de pequeñas marcas de manipulación.

Consideraciones de diseño antes de la fabricación de herramientas

Forma, ajuste y acceso al montaje

Una pieza que pueda estamparse correctamente aún debe montarse correctamente. Comprueba el acceso del sujetador, el espacio de la herramienta, las superficies de acoplamiento, la alineación de los agujeros y la secuencia en que se instalarán los componentes. Si un destornillador, una herramienta de remaches o un medidor de inspección no pueden alcanzar una característica tras la formación, el problema suele ser más caro de corregir después.

Radio de curvatura y alivio de curvatura

Las esquinas formadas tienen un radio en lugar de un borde interno perfectamente afilado. El radio adecuado depende del material, grosor, herramientas y método de conformado. El alivio de flexión puede reducir la deformación cerca de una brida o esquina, mientras que un espacio adecuado entre orificios, ranuras y líneas de curvatura ayuda a prevenir deformaciones y grietas.

Agujeros, ranuras y características de borde

El diámetro del agujero, la longitud de la ranura, la distancia de los bordes y el espaciamiento de las características deben evaluarse junto con el grosor del material y el acceso a la herramienta. Características muy pequeñas o perforaciones muy próximas pueden aumentar el desgaste de la herramienta y aumentar el riesgo de deformación. Una revisión DFM puede identificar estas condiciones antes de finalizar el diseño del troquel.

Ventilación y perforaciones

Para carcasas electrónicas y cubiertas de equipos, las perforaciones y persianas proporcionan flujo de aire mientras ayudan a proteger los componentes internos. Las grandes áreas perforadas pueden introducir distorsión en lámina, especialmente cuando el patrón es denso. Por tanto, el requisito de área abierta, el diseño de la brida circundante y la secuencia de conformado deben revisarse como un solo paquete.

CAD datos y notas de dibujo

Proporcionar un modelo CAD 3 D junto con un dibujo 2 D siempre que sea posible. El dibujo debe identificar material, grosor, tolerancias, dirección de flexión, acabado superficial, dimensiones críticas, requisitos de inspección y cualquier área que deba permanecer libre de recubrimiento. Un control claro de revisiones ayuda a evitar desajustes entre el modelo, el diseño de la herramienta y la muestra de producción.

Capacidades que soportan componentes metálicos personalizados

Aunque la mejor vía de producción varía según la pieza, XHX Metal proporciona una base de fabricación más amplia en torno a componentes metálicos personalizados. Nuestra planta de Dongguan soporta la fabricación de chapa metálica, CNC doblado, soldadura TIG y MIG , soldadura láser, desbarbado y mecanizado CNC , permitiendo coordinar operaciones relacionadas con el componente estampado o conformado.

Capacidad de la empresa	Cómo apoya tu proyecto
Dos máquinas de corte láser de fibra de 6 kW	Corte preciso para piezas de chapa metálica y trabajos de fabricación relacionados; la precisión láser declarada se revisa en relación con el dibujo y el material.
Plegado CNC	Conformado controlado para soportes, paneles, carcasas y conjuntos que requieren geometría de flexión repetible.
TIG , MIG y soldadura láser	Soporte de unión para ensamblajes, marcos, carcasas y subcomponentes soldados.
Desbarbado automático y mecanizado CNC	Preparación de filos y mecanizado secundario para piezas que requieren superficies de manejo más limpias o características adicionales de precisión.
Sistema de calidad y certificaciones	ISO 9001 : 2015 gestión de calidad, soporte de productos relacionados con ingeniería civil cuando corresponda y soporte de inspección o certificación relacionado con SGS según lo requiera el proyecto.

Control de calidad para piezas estampadas y conformadas

La calidad se incorpora en el proyecto antes del primer lote de producción. XHX Metal revisa el dibujo, el material y la ruta del proceso, y luego comprueba las piezas terminadas con la especificación acordada. El método de inspección se ajusta al riesgo de la pieza en lugar de depender de una sola comprobación genérica.

1. Revisión de diseño y viabilidad: Confirmar material, grosor, dirección de conformado, acceso a las herramientas, tolerancias y características críticas antes de la planificación de producción.
2. Verificación de la primera pieza: Comprobar dimensiones, posiciones de los agujeros, geometría de curvatura, condición de la superficie y ajuste con el dibujo o muestra aprobado.
3. Monitorización en proceso: Monitorizar la repetibilidad e inspeccionar las características clave a una frecuencia acordada para que las desviaciones puedan identificarse a tiempo.
4. Inspección final y documentación: Verificar la apariencia, cantidad, embalaje y las mediciones requeridas antes del envío. Los registros de inspección pueden prepararse según los requisitos del proyecto.

Industrias y aplicaciones

Las piezas personalizadas estampadas y conformadas se utilizan en equipos industriales, electrónica, sistemas de nueva energía, productos relacionados con la automoción, electrodomésticos y herrajes generales. XHX Metal también apoya proyectos de carcasa y fabricación de chapa metálica donde el estampado se combina con corte láser, doblado, soldadura o mecanizado.

• Maquinaria industrial: soportes, protectores, placas de montaje y piezas de soporte resistentes al desgaste.
• Equipos de nueva energía: componentes conductores, cubiertas de equipo, soportes y piezas de carcasa.
• Electrónica y comunicaciones: escudos, clips, paneles, soportes y carcasas conformadas.
• Productos relacionados con automoción: soportes estructurales, piezas de refuerzo, clips y hardware eléctrico, sujetos a los requisitos de dibujo y programa.
• Equipos médicos, de laboratorio y relacionados con alimentos: componentes de acero inoxidable donde se especifican claramente los requisitos de estado superficial, limpieza y trazabilidad.

¿Por qué trabajar con XHX Metal ?

XHX Metal combina la comunicación local de ingeniería con una base manufacturera en Dongguan. Ayudamos a los clientes a pasar de un plano o muestra a un plan de producción práctico, manteniendo el enfoque en la fabricabilidad, la calidad estable y el coste total del proyecto.

• Establecida en Dongguan en 2014 , con experiencia en fabricación de metales a medida y producción de componentes.
• Soporte integrado en corte láser, CNC doblado, soldadura, desbarbado CNC mecanizado y operaciones relacionadas de fabricación metálica.
• ISO 9001 : 2015 gestión de calidad, con apoyo de CE y SGS cuando corresponda al producto y al alcance del proyecto.
• La revisión de ingeniería se centraba en la selección de materiales, DFM , requisitos de acabado, ajuste del ensamblaje e inspección.
• Comunicación directa del proyecto para el desarrollo de prototipos, pedidos repetidos y coordinación de producción.

Capacidad FAQ

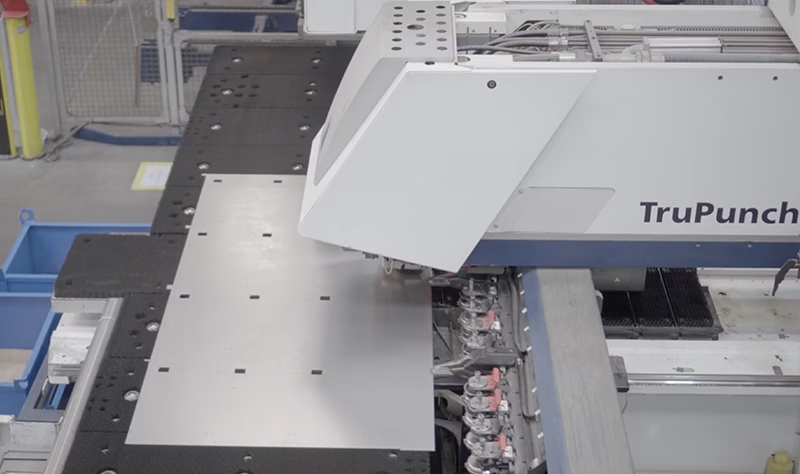

¿Cuándo es adecuada CNC perforación para la producción de paneles?

CNC perforación puede revisarse para paneles y componentes de chapa metálica que incluyen agujeros, ranuras, disposiciones de ventilación o características relacionadas repetidas.

¿Se pueden personalizar los patrones de ventilación?

Sí. Los patrones de ventilación pueden revisarse en función de los planos del cliente y del diseño previsto del panel o del recinto.

¿Pueden los paneles perforados proceder a doblarse y montar?

Sí. Los paneles perforados pueden coordinarse con los requisitos posteriores de doblado, instalación de hardware y montaje cuando sea aplicable.

¿Qué información de diseño es útil para repasar?

Planos claros que muestran patrones de agujeros, bordes, elementos formados y curvas adyacentes ayudan a definir la disposición prevista del panel antes de la producción.
