Cos’è la piegatura del metallo?

La piegatura del metallo è il processo di formatura di precisione che modella permanentemente la lamiera in angoli strutturali e geometrie complesse. È il step che aggiunge valore che trasforma i pezzi piatti tagliati al laser in cornici, custodie e supporti resistenti che conferiscono a un prodotto la sua resistenza, forma e funzione.

Presso XHX Metal Guangdong Xinghaoxin Technology Co., Ltd., progettamo soluzioni di piegatura in base a requisiti di adattamento, consistenza e assemblaggio. Il nostro team con sede a Dongguan combina taglio laser a fibra, piegatura CNC , saldatura TIG/MIG /laser, sbavatura automatica e lavorazione CNC per supportare la fabbricazione OEM / ODM basata su disegni. Ci concentriamo sulla riduzione degli allineamenti e del rilavorazione rivedendo la fabbricaibilità prima dell’inizio della produzione.

Per i progetti che utilizzano la piegatura della lamera, i clienti possono condividere disegni 2 D, file 3 D CAD , requisiti dei materiali e quantità target per una revisione tecnica. Questo flusso di lavoro aiuta a chiarire i costi, il percorso del processo, le aspettative di qualità e la pianificazione della consegna per prototipi, piccoli lotti e ordini di produzione.

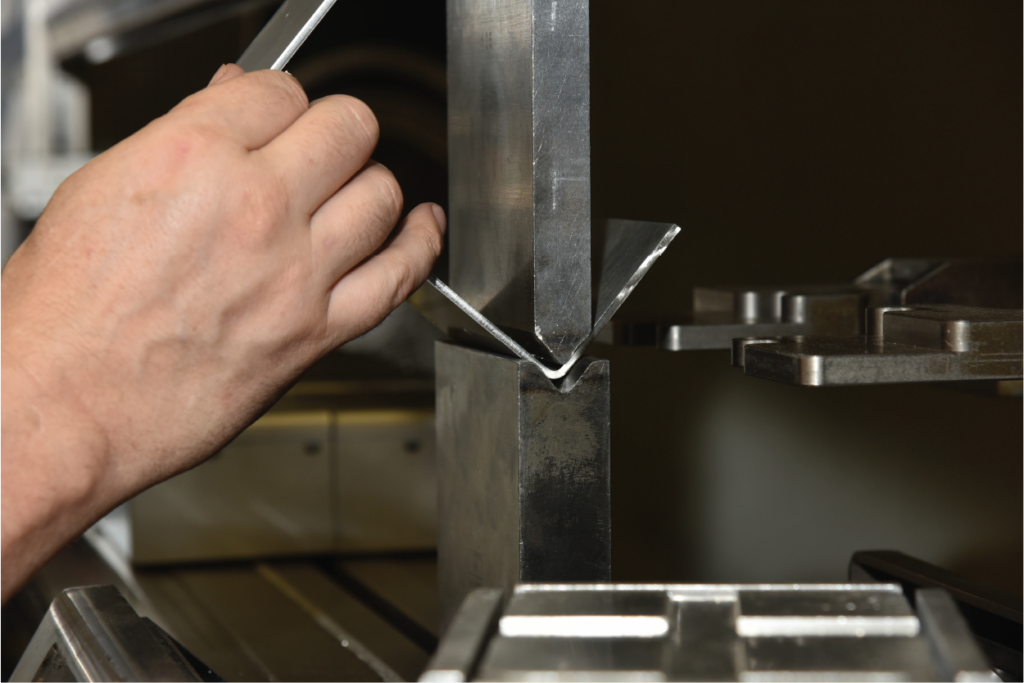

Come funziona la piegatura del metallo?

La piegatura del metallo è un processo di formatura di precisione che deforma permanentemente la lamiera in angoli e forme specifiche—come curve a V, canali a U e profili complessi—applicando una forza calcolata lungo un asse dritto. È la step che trasforma un blank piatto tagliato al laser in un componente tridimensionale funzionale.

Una lastra viene posizionata con precisione tra un punzone abbinato e uno schiaffo all’interno di un freno a pressione CNC . Il punzone applica una forza controllata, premendo il materiale contro il die per ottenere l’angolo di flessione programmato e il raggio interno. Il processo dipende dal controllo digitale di parametri critici come angolo di flessione, raggio, tonnellaggio e compensazione per il ritorno a moto del materiale.

Lo spessore del materiale, la resistenza alla trazione, la direzione della venatura, la scelta degli stampi e la sequenza di flessione influenzano tutti il pezzo finito. Rivedere queste variabili in anticipo aiuta a prevenire crepe, deformazioni, interferenze delle caratteristiche e posizioni incoerenti delle flange. Il risultato è un componente più forte e controllato dimensionalmente, più facile da assemblare e ripetere da batch a lot.

XHX consiglio di design: Includere la direzione di flessione, il raggio interno e le dimensioni critiche piegatura a foro o piegatura a bordo nel disegno. Questi dettagli forniscono al fabbricante una base affidabile per la pianificazione degli utensili e delle ispezioni.

XHX Metal Metodi di piegatura della lamiera

Esistono diversi metodi di precisione per piegare la lamiera, ciascuno adatto a diverse sfide di progettazione e produzione. La scelta della tecnica giusta dipende dalla resistenza, precisione, raggio, materiale, quantità, sensibilità superficiale e piano di stampo richiesti.

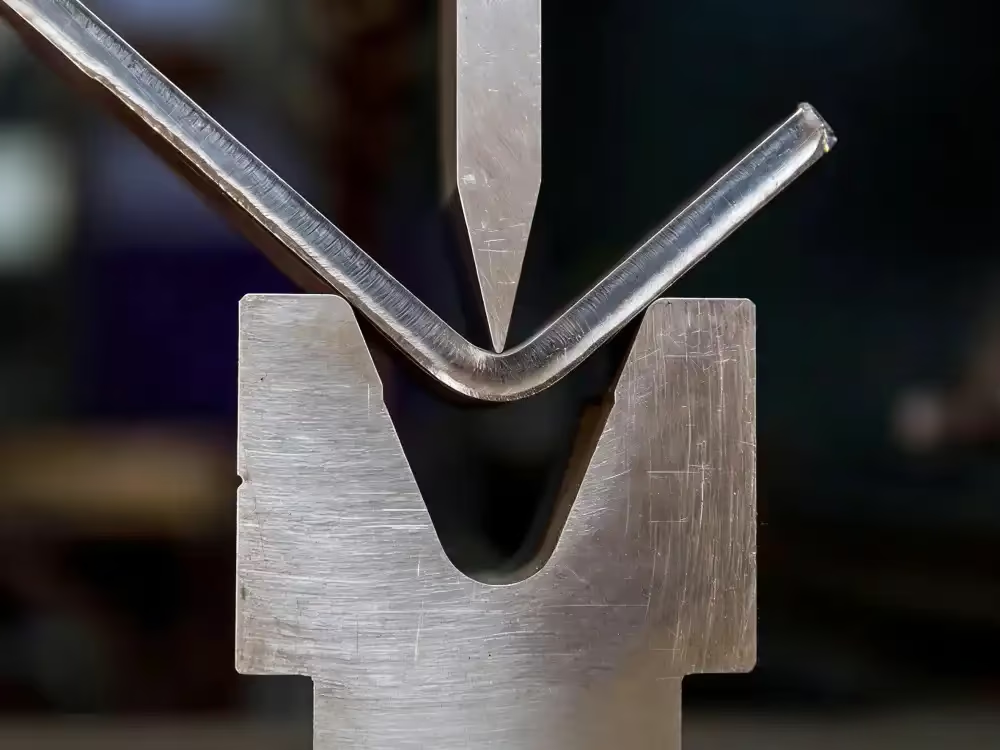

V-Bending

Questo metodo versatile utilizza un die a V e un punzone per creare curve precise. Bilancia velocità e precisione ed è adatto a una vasta gamma di angolazioni e volumi di produzione.

Piegatura dell’aria

Il punzone entra in contatto con il foglio senza sfondare completamente il disco, creando la curvatura con uno spazio d’aria controllato sottostante. Un set di attrezzi può formare più angoli, offrendo flessibilità per prototipi e diversi design.

Bottom

Il punzone spinge la lastra più completamente dentro il coniglio, aumentando il contatto e riducendo il ritorno della molta. Può migliorare la ripetibilità dell’angolo quando è importante una curvatura definita.

Coniazione

Un processo ad alta forza deforma plasticamente il materiale tra il punzone e il conto. Può minimizzare il ritorno elastico ed è utilizzato quando la stabilità dimensionale è particolarmente impegnativa.

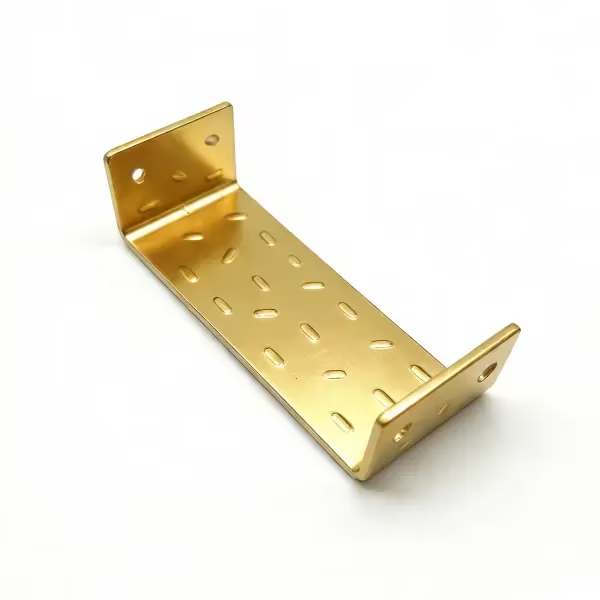

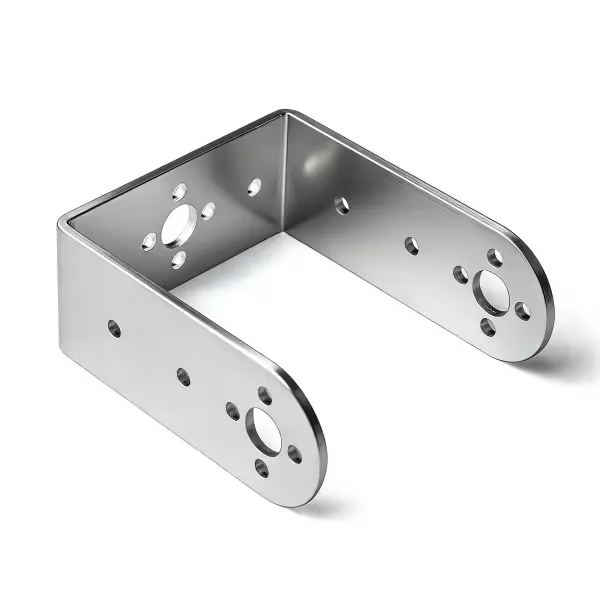

U-Bending

Questo metodo forma un canale a forma di U utilizzando un punch and die o una sequenza pianificata di curve. È utile per alloggiamenti, condotti, vassoi e canali strutturali.

Roll Bending

Tre rulli curvano gradualmente la lamiera in grandi raggi o cilindri. È adatta a curve continue e morbide per tubi, coni e componenti industriali arrotondati.

Piegatura rotante

Uno strumento mobile o rotante forma il foglio aiutando a ridurre la marcatura superficiale. Può essere utile per materiali prefiniti o sensibili all’aspetto quando la via di utensile è adatta.

Step Piegatura

Una serie di piccole curve a V adiacenti avvicina una curva di raggio maggiore. Questo può creare contorni lisce senza utensili dedicati a rotoli ed è pratico per alcune parti curve a basso volume.

Selezione dei materiali per la piegatura del metallo

La scelta del materiale influisce sulla formatibilità, resistenza, resistenza alla corrosione, peso, aspetto e costo. Ogni grado risponde in modo diverso alla forza di flessione e al retroceso a molta, quindi il raggio selezionato e la sequenza di processo devono essere esaminati tenendo conto del disegno e dell’ambiente operativo.

Finiture superficiali per parti in metallo piegato

La finitura deve essere selezionata insieme al materiale, all’ambiente operativo, ai requisiti di aspetto e ai criteri di ispezione. XHX Metal possono coordinare processi secondari comuni secondo la specifica approvata del progetto.

Capacità di piegatura del metallo di precisione

Le nostre capacità di piegatura sono organizzate attorno alla dimensione del pezzo, al materiale, alla geometria, alle tolleranze e all’intera rotta produttiva. Poiché i limiti finiti dipendono dall’attrezzatura, dagli strumenti, dal materiale e dal disegno selezionati, i valori specifici del progetto dovrebbero essere confermati durante il preventivo piuttosto che presumere da una tabella generale.

Area di capacità	XHX Metal riferimento
Taglio prima di piegare	Due macchine per il taglio laser in fibra da 6 kW; la precisione del taglio può raggiungere circa ± 0.01 mm in condizioni adeguate e requisiti di disegno approvati.

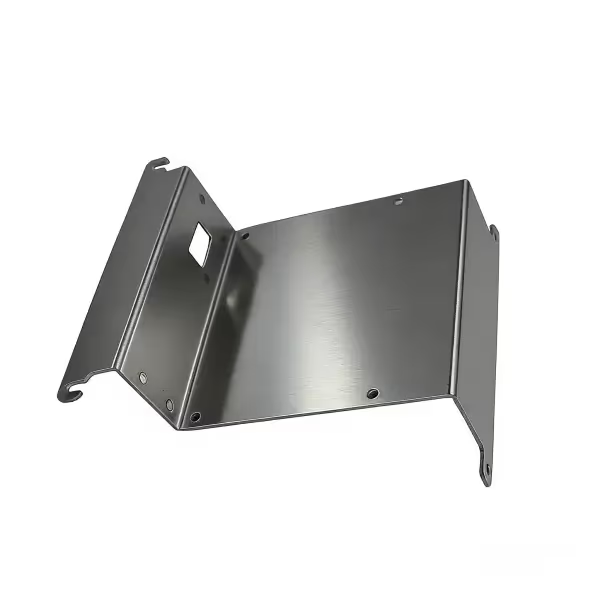

CNC formazione	CNC piegatura del freno pressante per angoli, flange, canali, staffe, pannelli e componenti dell’involucro; gli stampi e la sequenza di piegatura sono selezionati per parte.
Gamma di materiali	Alluminio, ottone, acciaio, acciaio inossidabile e altri materiali approvati in lamiera, soggetti a revisione di spessore, geometria e formabilità.
Controllo bend to-feature	Le dimensioni piega-foro, piegatura al bordo e flange sono controllate rispetto al disegno approvato; la tolleranza raggiungibile dipende dal materiale e dalla rotta di processo.
Operazioni secondarie	TIG , MIG e saldatura laser, debavatura automatica, lavorazione lavorativa CNC e supporto coordinato per il trattamento superficiale.
Ambito di produzione	OEM / ODM , fabbricazione basata su disegno, personalizzazione basata su campioni, prototipi, piccoli lotti e ordini di produzione.
Supporto di qualità	ISO 9001 : 2015 gestione della qualità, pianificazione delle ispezioni specifiche per progetto e tracciabilità dei materiali quando necessario.
Tempi di consegna	Confermato per disponibilità di materiale, quantità, finitura, ambito di assemblaggio e requisiti di consegna; la pianificazione accelerata può essere esaminata durante il preventivo.

Per una valutazione più accurata, inviare il disegno 2 D, il file 3 D CAD , materiale e spessore, quantità, finitura, requisiti di tolleranza e data di consegna obiettivo. Questo permette al team di ingegneri di confermare il percorso pratico della curvatura ed evitare di citare assunzioni non supportate.Capacità di piegatura del metallo di precisione

Le nostre capacità di piegatura sono organizzate attorno alla dimensione del pezzo, al materiale, alla geometria, alle tolleranze e all’intera rotta produttiva. Poiché i limiti finiti dipendono dall’attrezzatura, dagli strumenti, dal materiale e dal disegno selezionati, i valori specifici del progetto dovrebbero essere confermati durante il preventivo piuttosto che presumere da una tabella generale.

Area di capacità	XHX Metal riferimento
Taglio prima di piegare	Due macchine per il taglio laser in fibra da 6 kW; la precisione del taglio può raggiungere circa ± 0.01 mm in condizioni adeguate e requisiti di disegno approvati.
CNC formazione	CNC piegatura del freno pressante per angoli, flange, canali, staffe, pannelli e componenti dell’involucro; gli stampi e la sequenza di piegatura sono selezionati per parte.
Gamma di materiali	Alluminio, ottone, acciaio, acciaio inossidabile e altri materiali approvati in lamiera, soggetti a revisione di spessore, geometria e formabilità.
Controllo bend to-feature	Le dimensioni piega-foro, piegatura al bordo e flange sono controllate rispetto al disegno approvato; la tolleranza raggiungibile dipende dal materiale e dalla rotta di processo.
Operazioni secondarie	TIG , MIG e saldatura laser, debavatura automatica, lavorazione lavorativa CNC e supporto coordinato per il trattamento superficiale.
Ambito di produzione	OEM / ODM , fabbricazione basata su disegno, personalizzazione basata su campioni, prototipi, piccoli lotti e ordini di produzione.
Supporto di qualità	ISO 9001 : 2015 gestione della qualità, pianificazione delle ispezioni specifiche per progetto e tracciabilità dei materiali quando necessario.
Tempi di consegna	Confermato per disponibilità di materiale, quantità, finitura, ambito di assemblaggio e requisiti di consegna; la pianificazione accelerata può essere esaminata durante il preventivo.

Per una valutazione più accurata, inviare il disegno 2 D, il file 3 D CAD , materiale e spessore, quantità, finitura, requisiti di tolleranza e data di consegna obiettivo. Questo permette al team di ingegneri di confermare il percorso pratico della curvatura ed evitare di citare assunzioni non supportate.

Principali vantaggi della piegatura di precisione dei metalli

La piegatura di precisione del metallo risolve le sfide pratiche trasformando il materiale piatto in componenti più resistenti, coerenti e facili da assemblare. Quando progettazione e processo sono allineati, la piegatura può migliorare sia l’efficienza produttiva sia l’affidabilità dei pezzi finiti.

• Ridurre i costi e semplificare l’assemblaggio: Consolidare più pezzi in forme continue singole. La piegatura può ridurre saldatura, manodopera, fissaggi e sprechi di materiale, rendendo l’assemblaggio finale più semplice.
• Elimina gli errori di assemblaggio: Angoli di flessione costanti e posizioni controllate delle flange aiutano l’allineamento dei componenti durante l’assemblaggio, riducendo i problemi di rilavorazione e adattamento evitabili.
• Accelera la Tempistica della Produzione: Un flusso di lavoro digitale coordinato dal blank tagliato al pezzo CNC formato aiuta ad accorciare i passaggi e supporta una transizione più rapida dal prototipo alla produzione.
• Migliorare l’integrità strutturale: Canali formati, flange e ritorni possono aumentare la rigidità senza aggiungere materiali inutili o elementi saldati separati.
• Raggiungere la flessibilità progettuale: Una sequenza di flessione pianificata può produrre angoli, canali, alloggiamenti e profili complessi da fogli relativamente semplici.
• Garantire la coerenza dei lotti: Utensili controllati, documentazione di installazione e criteri di ispezione aiutano a produrre componenti ripetibili sia nei prototipi che nelle stagioni di produzione.
• Efficienza dei materiali di supporto: Il nesting e la progettazione consapevole della piegatura possono ridurre gli scarti e migliorare l’utilizzo delle lastre prima dell’inizio della produzione.

Applicazioni della piegatura dei metalli

La piegatura di precisione del metallo trasforma la lamiera in componenti durevoli e funzionali per molte industrie. Il processo può migliorare l’integrità strutturale, l’efficienza dell’assemblaggio, l’accesso al servizio, il flusso d’aria e la coerenza visiva.

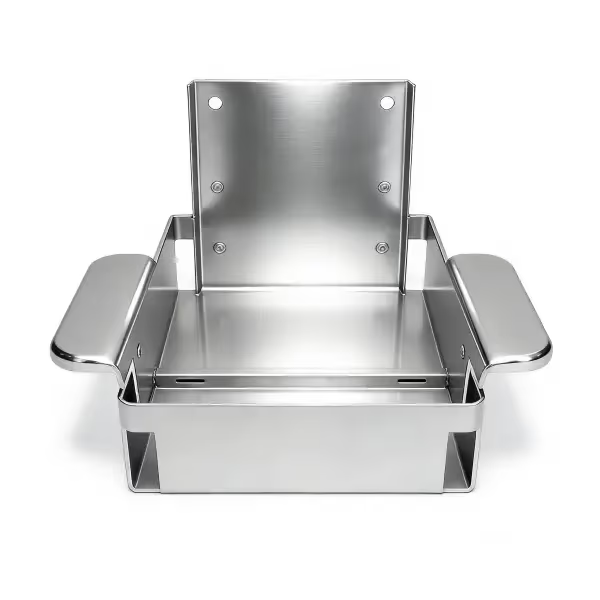

• Involucri e alloggiamenti elettronici: I progetti piegati a pezzo singolo possono migliorare l’allineamento dei pannelli, semplificare l’assemblaggio e fornire una base pratica per ventilazione, schermatura, accesso ai cavi e funzionalità di montaggio.

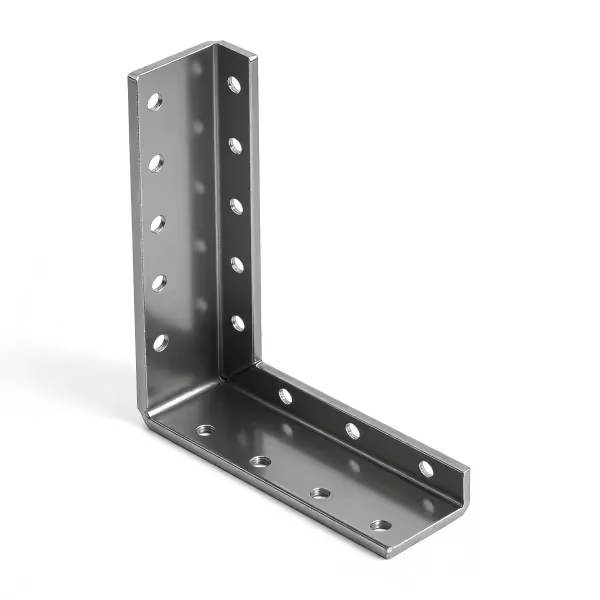

• Telai strutturali e supporti: Telai e staffe ad alta resistenza e piegate con precisione forniscono un supporto ripetibile per macchinari, veicoli, attrezzature e sistemi edilizi.
• Sistemi di condottamento e trasporto dei fluidi: Curve lisce e raggi controllati possono supportare il flusso d’aria e i progetti di trasferimento di fluidi in apparecchiature HVAC , scarico e di lavorazione.
• Componenti automobilistiche e dei trasporti: Le parti formate leggere possono essere utilizzate per staffe, rinforzi, coperture e supporti strutturali dove sia resistenza che peso sono comuni.
• Prodotti per il consumo e architettonici: Linee pulite, pieghe costanti e finiture controllate aiutano a combinare l’aspetto con la durabilità di elettrodomestici, mobili, pannelli e caratteristiche architettoniche.
• Componenti delle apparecchiature mediche: Custodie, supporti e manici piegati con precisione possono essere progettati in base alla pulizia, alla precisione dimensionale e ai requisiti di documentazione del progetto. Qualsiasi certificazione medica specifica deve essere confermata separatamente.
• Sistemi di Energia Rinnovabile: Sono disponibili staffe resistenti alla corrosione, vassoi per cavi, strutture di montaggio e custodie per attrezzature per impianti solari, di accumulo e altre fonti di energia rinnovabile.
• Apparecchiature di comunicazione: Armadi, pannelli e parti di montaggio piegati possono essere coordinati con ventilazione, instradamento dei cavi, accesso al servizio e vincoli di installazione per l’hardware di comunicazione.

Come preparare un RFQ per piegare i metalli

Un pacchetto di disegno chiaro aiuta il fabbricante a valutare l’uso dei materiali, gli stampi, la manodopera, le operazioni secondarie e le esigenze di ispezione. Prima di richiedere un preventivo, includere:

• Gli ultimi disegni 2 D e i file 3 D CAD con stato di revisione.
• Grado del materiale, tempra dove rilevante, spessore e alternative approvate.
• Angoli di piegatura, raggi di flessione interni, direzione di curvatura e giochi critici.
• Dimensioni critiche-funzionale, tolleranze e punti di ispezione.
• Simboli di saldatura, hardware, finitura superficiale, colori e requisiti di mascheramento.
• Quantità, prototipo o stato di produzione, imballaggio e destinazione di consegna.

Lavora con XHX Metal : XHX Metal supporta la produzione personalizzata di lamiera di Dongguan, inclusi il taglio laser a fibre, la piegatura CNC , la saldatura, la sbavatura e la lavorazione CNC . Condividi i tuoi disegni e le tue esigenze per una revisione pratica della fabbricazione e un preventivo.

Capacità FAQ

Quali informazioni sono richieste per le parti in lamiera formata?

I disegni approvati devono mostrare la geometria del pezzo prevista, le posizioni di piegatura, le dimensioni, i requisiti del materiale e eventuali interfacce di assemblaggio.

Si possono produrre pannelli per involucri multi-piegatura?

I pannelli multi-piegatura possono essere esaminati dai disegni come parte della valutazione della fabbricazione dell’involucro o dell’armadietto.

Come vengono esaminati i requisiti di piegatura prima della produzione?

La direzione di flessione, la sequenza, le dimensioni delle flange, i fori vicino alle curve e l’adattamento con le parti adiacenti vengono esaminati in base al disegno approvato.

Le parti piegate possono andare a saldatura o assemblaggio?

Sì. I pezzi formati possono essere coordinati con saldatura, installazione hardware e requisiti di assemblaggio finale.
