Carcasas de aluminio ligeras con pintura conductora que protegen la electrónica sensible de la interferencia electromagnética, respaldan la puesta a tierra confiable y desempeñan su función en entornos exigentes.
En la fabricación de chapa metálica, el material que eliges determina cómo se comporta una pieza en el uso real. Para carcasas electrónicas, esa decisión va más allá de la resistencia y el costo: la carcasa también debe proteger los componentes sensibles de la interferencia electromagnética (EMI), permitir una conexión a tierra segura y resistir el entorno donde se instalará. Una carcasa blindada contra EMI de aluminio con pintura conductora responde a todos estos requisitos en un solo producto.
Esta guía explica por qué es importante el blindaje contra EMI, qué hace diferente a esta carcasa y las cuatro características más relevantes: pintura blindadora contra EMI, conductividad eléctrica, construcción ligera de aluminio y durabilidad ambiental. También compara el aluminio con materiales comunes para carcasas y explica cómo XHX Metal fabrica carcasas de aluminio personalizadas para proyectos OEM.
1. Por qué la elección del material de la carcasa afecta el rendimiento contra EMI
Una carcasa no solo contiene una placa de circuito o un bloque de terminales. En muchos sistemas electrónicos, forma parte de la estrategia de protección electromagnética. Fuentes externas como líneas de alimentación, transmisores de radio, motores y equipos cercanos pueden inyectar interferencias en circuitos sensibles, mientras que los propios circuitos pueden emitir señales que perturben a otros dispositivos. Una carcasa blindada reduce ambos problemas reflejando y absorbiendo los campos electromagnéticos.
El material y el acabado superficial determinan qué tan bien cumple la carcasa esta función. La pintura conductora crea una capa conductora continua sobre la superficie de aluminio, incluyendodobladuras, paneles y aberturas, de modo que el producto terminado se comporta como un blindaje conductor en lugar de una caja común pintada. Por eso, el material, el recubrimiento y los detalles de fabricación deben considerarse de forma integrada desde la etapa de diseño.

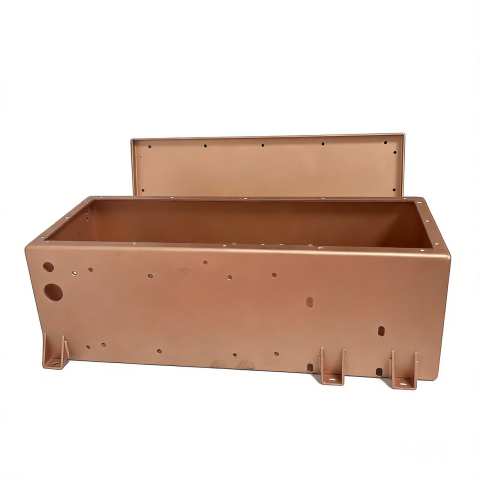

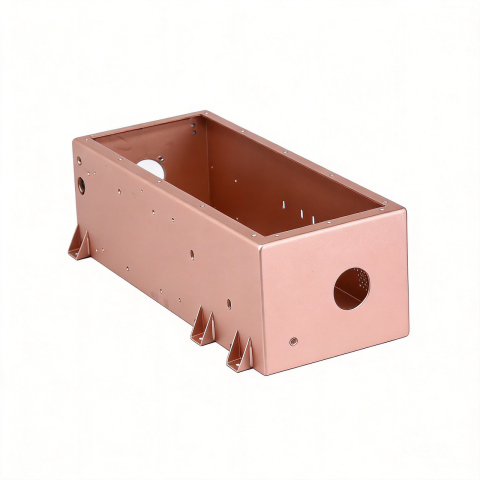

Carcasa blindada contra EMI de aluminio con pintura conductora, fabricada como producto completo.
2. El producto: una carcasa blindada contra EMI de aluminio
Este gabinete está fabricado en chapa de aluminio y acabado con una pintura conductiva especializada. El cuerpo de aluminio proporciona una estructura ligera y resistente a la corrosión, mientras que el recubrimiento conductor convierte toda la superficie en un blindaje eléctrico continuo. El resultado es un gabinete que bloquea las interferencias electromagnéticas, permite la conexión a tierra y mantiene protegidos los conjuntos electrónicos en aplicaciones de interior y exterior.
Dado que el gabinete se produce mediante un flujo de trabajo estándar de chapa metálica, puede personalizarse para distintos tamaños, aberturas, soportes de montaje, aberturas para conectores y requisitos de acabado sin modificar el diseño base.

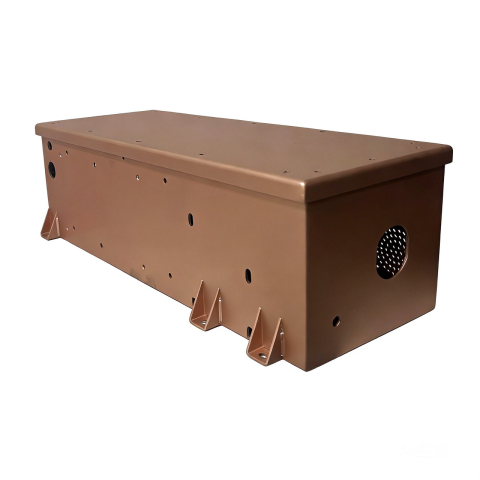

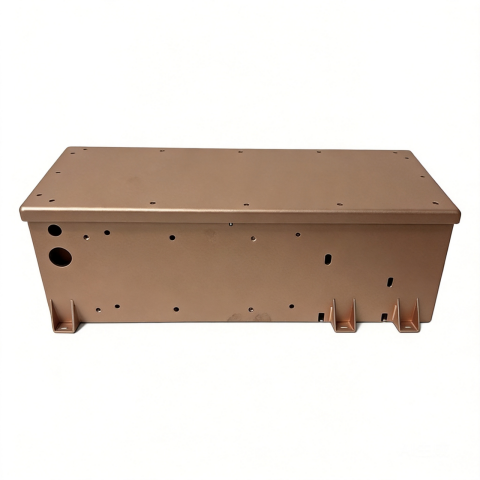

Vista frontal del gabinete blindaje EMI de aluminio ligero.

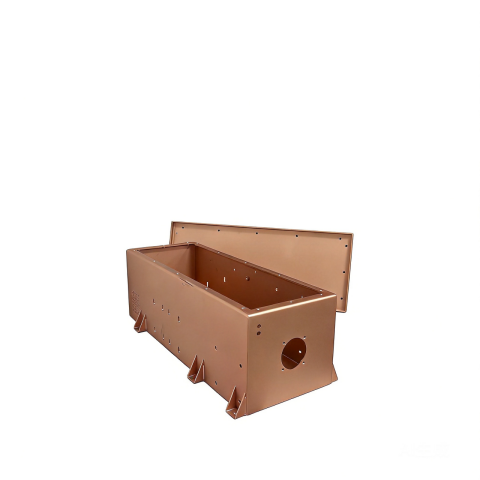

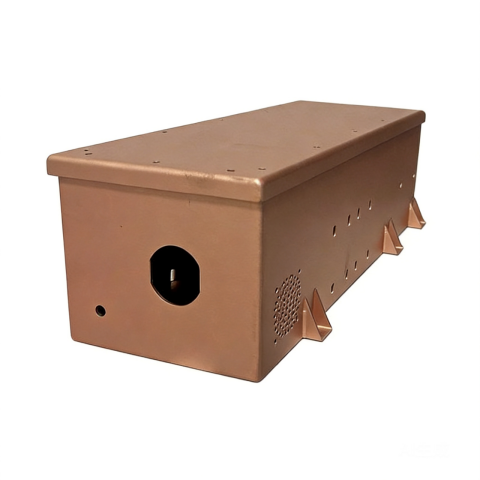

Vista detallada del cuerpo del gabinete que muestra bordes formados y características de montaje.
| De un vistazo: cuatro característicasPintura blindaje EMI: un recubrimiento conductor continuo que refleja y absorbe interferencias electromagnéticas. Conductividad eléctrica: la superficie conductora permite una conexión a tierra fiable y protección contra ESD. Aluminio ligero: aproximadamente una tercera parte de la densidad del acero, lo que facilita el manejo, el envío y la instalación. Durabilidad ambiental: aluminio resistente a la corrosión más un acabado protector para una larga vida útil. |
3. Cuatro características importantes para el campo
3.1 La pintura blindaje EMI bloquea las interferencias electromagnéticas
El gabinete está recubierto con una pintura conductiva especializada que forma una película continua y eléctricamente conductora. Esta capa refleja y absorbe campos electromagnéticos, reduciendo las interferencias de fuentes externas como líneas de alimentación, radios y equipos cercanos. También ayuda a contener las emisiones generadas en el interior del gabinete, algo crítico en equipos médicos, de telecomunicaciones, industriales y de prueba.

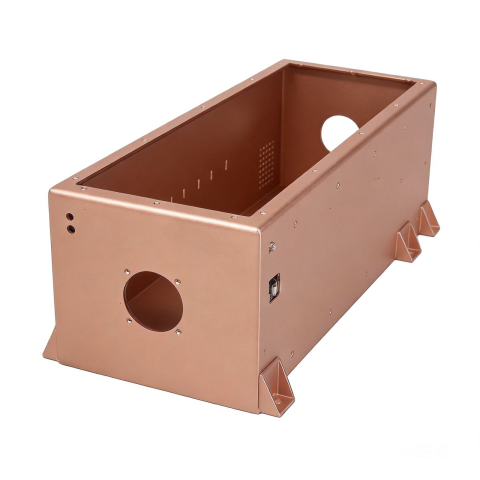

La pintura conductora sobre la superficie de aluminio proporciona blindaje EMI continuo.
3.2 La conductividad eléctrica permite la conexión a tierra y la protección contra ESD
Debido a que la superficie pintada es conductora, el gabinete puede conectarse a un punto de tierra fiable. Esto ofrece a los circuitos sensibles una trayectoria de baja impedancia para corrientes parásitas y descargas estáticas, y mantiene puertas, paneles y hardware de montaje al mismo potencial eléctrico. Para los conjuntos electrónicos, un gabinete conductor no es opcional; es la base de un funcionamiento seguro y estable.

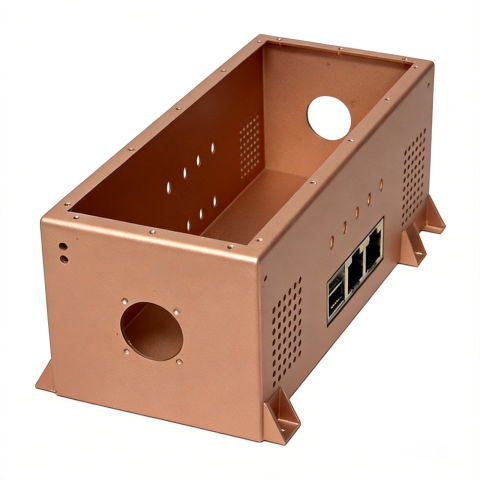

El gabinete conductor permite una conexión a tierra fiable y protección contra ESD.
3.3 La construcción ligera de aluminio simplifica el manejo
El aluminio pesa aproximadamente una tercera parte menos que el acero. Para gabinetes montados en pared, montados en rack, portátiles o transportables, esa diferencia reduce los costos de envío, facilita la instalación y disminuye la carga sobre la estructura de soporte. El aluminio también ofrece una buena relación resistencia-peso en aleaciones como la 6061, lo que lo hace práctico para paneles, puertas y estructuras de chasis.
La construcción en aluminio mantiene el gabinete lo suficientemente ligero para un manejo e instalación sencillos.
3.4 Durabilidad ambiental que extiende la vida útil
El aluminio forma de forma natural una capa protectora de óxido que resiste la corrosión y no se oxida como el acero al carbono. La pintura conductora añade otra barrera contra la humedad, el polvo y la exposición moderada a productos químicos. Con juntas, sujetadores y montaje adecuados, el gabinete puede utilizarse en interiores, exteriores, en condiciones de humedad y en entornos con ciclos de temperatura.
El aluminio resistente a la corrosión y un acabado protector favorecen el uso prolongado en exteriores y entornos industriales.

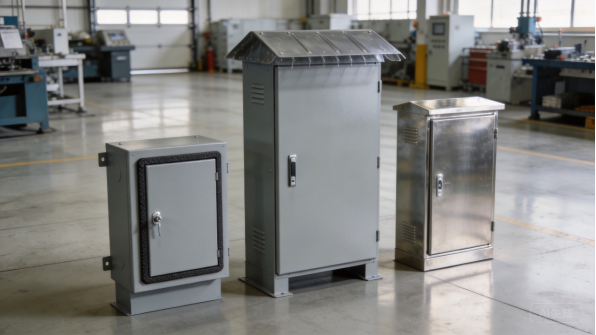

4. Aluminio frente a otros materiales para gabinetes
Para gabinetes electrónicos con protección EMI, el aluminio ofrece el mejor equilibrio: menor peso, buena resistencia a la corrosión, facilidad de conformado y una base estable para la pintura conductora. El acero inoxidable sigue siendo una opción sólida para entornos químicos severos o marinos, mientras que el acero laminado en frío y el acero galvanizado son adecuados para carcasas económicas donde el peso es menos crítico.
| Material | Resistencia | Peso | Resistencia a la corrosión | Adecuación del gabinete |
| Aluminio | Buena | Ligero | Buena | Electrónica protegida contra EMI, diseños sensibles al peso y para exteriores |
| Acero inoxidable | Alta | Pesado | Excelente | Entornos químicos severos o marinos |
| Acero laminado en frío | Alta | Pesado | Pobre sin recubrimiento | Gabinetes económicos para interior con pintura |
| Acero galvanizado | Moderada | Pesado | Buena | Carcasas exteriores rentables |
| Cobre | Moderada | Pesado | Excelente | Componentes de alta conductividad o blindaje premium |
El aluminio también tiene la ventaja práctica de una fabricación sencilla. Se dobla de forma limpia, se suelda bien y produce bordes precisos, por lo que características como soportes de montaje, rejillas de ventilación y aberturas para cables pueden agregarse sin un desgaste excesivo de las herramientas ni tiempo de procesamiento elevado.
5. Cómo XHX Metal fabrica gabinetes EMI personalizados
En XHX Metal, los gabinetes de blindaje EMI en aluminio se fabrican mediante un flujo completo de trabajo de chapas metálicas: corte láser, dobles por CNC, soldadura, desbarbado, tratamiento superficial y recubrimiento final. El mismo proceso admite tanto diseños estándar de gabinetes como piezas OEM totalmente personalizadas.
La fábrica está equipada con dos máquinas de corte por láser de fibra de 6 kW con una precisión de posicionamiento de aproximadamente +/- 0.01 mm, plegadoras CNC, estaciones de soldadura TIG/MIG y láser, desbarbado automático y centros de mecanizado CNC. La producción se realiza bajo un sistema de calidad ISO 9001:2015, y el equipo da soporte a proyectos OEM/ODM con una capacidad anual de hasta 500.000 piezas.

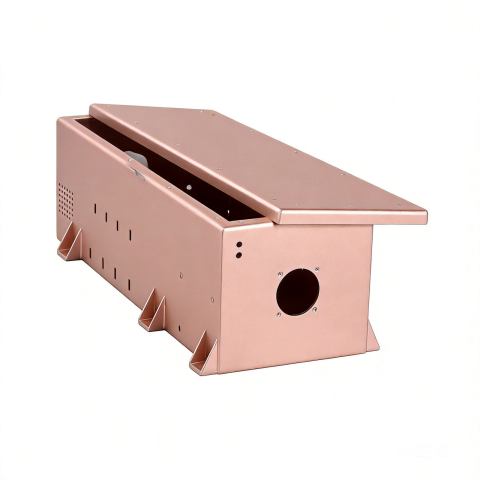

Carcasa de aluminio con bordes conformados con precisión y características de montaje.

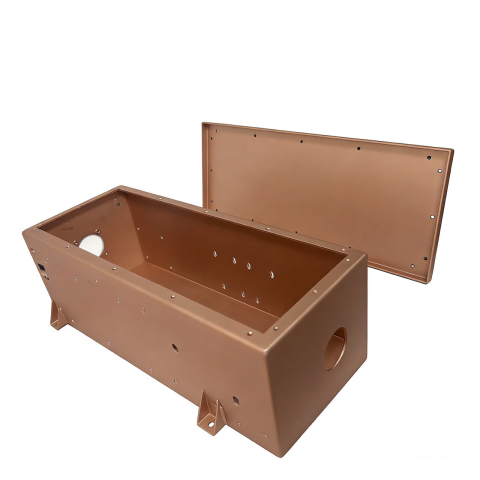

Carcasa de aluminio acabada con una superficie lisa y recubierta conductivamente.
6. Aplicaciones típicas
Las cajas blindadas contra EMI de aluminio se utilizan ampliamente en equipos de telecomunicaciones y 5G, dispositivos médicos, controles industriales, sistemas de energía y almacenamiento eléctrico, instrumentos de prueba y medición, y electrónica para exteriores que requiere tanto blindaje como resistencia a la intemperie. Se pueden agregar aberturas personalizadas, soportes de montaje, juntas y aberturas para conectores durante la fabricación para adaptarse al montaje final.
Caja de blindaje EMI personalizada configurada para equipo electrónico.
7. Preguntas frecuentes
¿Qué hace que una caja sea blindada contra EMI?
Una caja blindada utiliza un material o recubrimiento conductor para bloquear los campos electromagnéticos. En este producto, el cuerpo de aluminio junto con la pintura conductora forma una superficie conductora continua que refleja y absorbe la EMI.
¿Se puede aplicar pintura conductora a carcasas de aluminio?
Sí. El aluminio es una base común para pintura conductora porque es ligero, resistente a la corrosión y fácil de fabricar. El recubrimiento se aplica sobre superficies preparadas de modo que permanezca continuo en paneles, juntas y aberturas.
¿Las carcasas EMI de aluminio son duraderas en exteriores?
El aluminio resiste la corrosión y no se oxida, y la pintura conductora aporta protección contra la humedad y el polvo. Con un sellado y herrajes adecuados, la carcasa es apta para entornos exigentes tanto interiores como exteriores.
¿Puede XHX Metal personalizar el tamaño y las características de la carcasa?
Sí. XHX Metal admite fabricación OEM/ODM a partir de planos o modelos 3D, con dimensiones personalizadas, aberturas, soportes, opciones de montaje y requisitos de acabado.
8. Conclusión
Una carcasa de blindaje EMI solo funciona bien cuando el material, el recubrimiento y la fabricación se ajustan a la aplicación. El aluminio ofrece una base ligera y resistente a la corrosión; la pintura conductora la convierte en un escudo eléctrico continuo; y una fabricación cuidada garantiza que las juntas, los fasteners y los puntos de puesta a tierra funcionen de manera conjunta. Si está desarrollando una carcasa para equipos de telecomunicaciones, médicos, industriales o de energía, estas cuatro características son un buen punto de partida.
XHX Metal (Guangdong Xinghaoxin Technology Co., Ltd.) se especializa en fabricación de chapa metálica personalizada, incluyendo carcasas blindadas EMI de aluminio. La fábrica combina dos máquinas de corte láser de fibra de 6 kW, estaciones de plegado y soldadura CNC, desbaste automático y un sistema de calidad ISO 9001:2015 para apoyar todo, desde prototipos hasta series de producción. Contacte a Barry en sales01@xinghaoxin.com o +86 132 4496 3694, o envíe su modelo 3D al equipo para una cotización. Más información en www.xhxmetal.com o Explore la gama de productos en Alibaba en gdxhx.en.alibaba.com.
