自动化控制柜制造是围绕现代生产线中容纳PLC、伺服驱动器、机器人控制器和机器电源系统的机柜所开展的钣金工程。这些机柜保护敏感电子设备免受灰尘、油污、高温和电磁干扰的影响，并为维护团队提供整洁的控制柜访问通道，从而驱动整条产线运行。 NFPA 79, UL 508A及相关工业标准决定了OEM厂商与钣金加工厂如何建造和文件化此类设备。
本指南按照自动化控制柜项目的七个步骤展开：产品及其家族、每种配置所服务的应用场景、材料选型、生产难度、交货周期、含采购数据的真实案例研究，以及实用总结。无论你是推出新控制平台的机床制造商、为机器人单元寻找机柜的自动化集成商，还是更换低价供应商的OEM厂商，本指南都将帮助你向钣金厂进行技术简报、规划可行的时间表，并避免现场常见的安装配合、密封及文件问题。
图1：立柜式、壁挂式和不锈钢配置的自动化控制柜。
产品：什么是自动化控制柜
机柜家族与配置形式
自动化控制柜是一种钣金加工机柜，专门设计用于容纳工业控制设备：包括PLC、驱动器、接触器、端子以及将它们连接至机床或生产单元的连接线缆。它并非通用电气箱体；其尺寸、冷却方案、门板开启方式、开孔及接地系统均围绕特定控制系统及其运行环境进行规划。
主要家族包括立柜式机柜、壁挂式 enclosure 和紧凑型机床安装箱体。立柜式机柜通常高度在1.4至2.0米之间，承载完整的机床控制、伺服驱动组以及变压器或电源段。壁挂式 enclosure 容纳较小的PLC与I-O组，安装在机床附近，而紧凑箱体则保护靠近使用点的传感器、本地按钮和通信设备。
在每个家族内部，制造商可定制宽度、深度、门板样式、电缆引入板、观察窗及喷涂颜色，使 enclosure 与OEM产品线及柜内面板布局相匹配。因此，自动化控制柜制造始于轮廓尺寸决策，后续所有选择，从材料到门板五金件，均由此派生。
核心部件及其作用
自动化控制柜的核心部件包括柜体、门板或双门、安装板、电缆引入板以及汇流排与接地系统。柜体决定 enclosure 的防护等级并承载机械载荷，门板提供维护检修通道，安装板承载DIN导轨、器件及线槽，由面板装配人员安装。
电缆引入板通过柜体底板或顶板引导动力与信号线缆，并提供应力消除与密封；接地螺钉将门板、柜体和安装板连接至机床接地系统。观察窗、门互锁、吊装环及铰链选项则根据控制系统与现场条件选配。每一个开孔均为配合关键点，柜体必须保持公差，使门板能方正关闭、面板对齐，面板装配人员可轻松安装器件而无需强行施力。
同一套零部件在不同的机型之间重复使用，这就是为什么原始设备制造商（OEM）将几种柜体尺寸标准化，并将外壳视为一个平台而非一次性设计。
图2：安装板、电缆密封接头 entry 和门五金件共同定义了柜体内部空间。
设计驱动因素：散热、电磁兼容性与维护可及性
自动化控制柜设计中有三个主导性的设计驱动因素：热管理、电磁兼容性和维护可及性。驱动器和控制器向柜内排放热量，快速开关的电力电子设备产生必须被抑制的干扰，而维护团队需要在线路停机时快速触及端子和设备。
散热通过通风型外壳、带过滤器的风机单元，或用于高温或多尘场所的带热交换器和空调的密封柜来解决。电磁兼容性通过连续接地、门板搭接、限制电缆开口的密封接头板以及柜内动力线与信号线的分离来解决。维护可及性通过全高门、可拆卸的密封接头板和保持端子易于触及的布局来解决。 NEMA 防护等级选型指南以及 国际电工委员会低压开关设备和控制设备组装的 标准为客户原始设备制造商和加工厂提供了报价时采用的设计框架。
在柜体报价之前必须确定这些驱动因素，因为它们决定板材厚度、门结构、密封条等级以及柜体是否需要额外的冷却硬件。各国标准机构如 美国国家标准协会 为工业控制设备制定相同的安全与结构框架。
自动化控制柜制造中的定制化
定制自动化控制柜的制造之所以存在，是因为每家机床制造商都有自己特有的控制器品牌、布局和售后服务理念。采购商会定制柜体尺寸、门板与视窗配置、格兰头板孔位、颜色、吊装与安装配件以及文档资料，并期望控制柜能够完美适配其精确的电气布局，无需现场改装。
定制范围还涵盖认证和现场要求：UL 508A 配电盘构造规范、NFPA 79 布线与防护规则、针对使用环境的 NEMA 或 IP 防护等级，以及目标市场的出口文档。一家具备尺寸控制能力、能够提供材料质保书、首件检验报告和批次记录的制作商，能为 OEM 提供一台可直接用于其配电车间且满足客户审核要求的控制柜。
应用场景与应用领域
机床与 CNC 设备
机床与 CNC 设备使用自动化控制柜来容纳轴驱动器、主轴控制器以及协调加工循环的 PLC。这些控制柜安装在机床旁边或集成在机床上，暴露于切削液雾、切屑和振动环境中，因此柜体必须在保护电子设备的同时便于日常维护。
典型项目通常采用落地式控制柜放置在机床旁，或采用与机床底座匹配的门的嵌入式柜体。开孔为机床接口预留，电缆入口按机床线束布局定位，柜体喷涂按机床制造商的颜色标准执行。对于 CNC 制造商而言，控制柜的几何形状和门板配合精度直接影响装配工时，因为一个不方正的控制柜会拖慢整台设备的组装进度。控制柜平台还提供诸如隔振安装和密封门等选项，以应对冷却液雾气较重的环境，同一系列柜体通常可覆盖多种机床规格。
机器人单元与自动化工作站
机器人单元与自动化工作站将控制设备集中在一台带锁的柜体中：机器人控制器、安全继电器和工作站 PLC grouped 在一起，便于技术人员 servicing 它们。标准且接线端子易于访问的控制柜可在多种工作站布局中重复使用，行业研究显示，2021 年全球工业自动化市场规模接近 1900 亿美元。 Grand View Research（2023 年）.
机器人与单元集成商通常订购预先按既定走线路径排布好格兰头板的壁挂式或紧凑型落地柜。在操作员监控单元状态的位置，门板需要设置观察窗，柜体必须符合单元规格书中规定的安全等级布线规范。集成商的优势在于，制作商能够在多工作站项目中交付规格一致的控制柜，而可重复性正是自动化控制柜制造对单元集成商的核心价值所在。
包装与物料搬运生产线
包装与物料搬运生产线全年不间断运行，其控制柜沿生产线安装，操作员和技术人员在其周围工作。柜体保护 PLC 和驱动器免受粉尘、薄膜残留物和冲洗水的侵蚀，并且门板在经过多年振动线上的使用后仍需保持密封。
产线建造商按项目批量订购控制柜，并同时订购备件以确保服务配件保持一致。格兰头板按生产线的桥架布局排布，吊装环和底座槽钢则用于高架平台的安装。交货时间安排需配合产线建设进度，因此制作商的批次交期和文档与柜体价格同等重要。动力与数据入口集中在同一块格兰头板上，使产线电缆桥架能够整齐布置，每个工作站的门均朝向服务通道开启。
图 3：一台落地式控制柜为一台自动包装线供电。
食品、饮料与制药环境
食品、饮料和制药工厂指定使用不锈钢材质的耐冲洗认证控制柜，柜体顶部呈倾斜设计，配备密封门板和耐受化学清洁的五金件。这些柜体在涂层碳钢柜会腐蚀或积留产品残留物的环境中保护控制设备。倾斜顶部便于冲洗水排出，门铰链按数千次清洁循环的耐用性而非偶尔使用来选型。
耐冲洗项目要求采用拉丝不锈钢材质、连续密封条，并提供完整的文档以供工厂卫生和审核归档。由于不锈钢加工需要专用的防污染操作流程，OEM 倾向于选择具备真实不锈钢工艺控制能力的制作商，而非将不锈钢作为偶发材料临时处理的加工厂。这类项目表明，自动化控制柜的制造必须从干燥的机床厂房延伸至卫生型生产环境。
自动化控制柜的材料选型
粉末涂层冷轧钢
粉末涂层冷轧钢是自动化控制柜制造中的标准材料，在强度、成形性和成本之间取得平衡，为机床制造商提供常见牌号的性能数据，可通过 MatWeb查询。典型板材厚度范围为：壁挂式柜体1.2 mm，承载门盖、电缆接头板和内部五金件的高大落地柜则为1.5或2.0 mm。

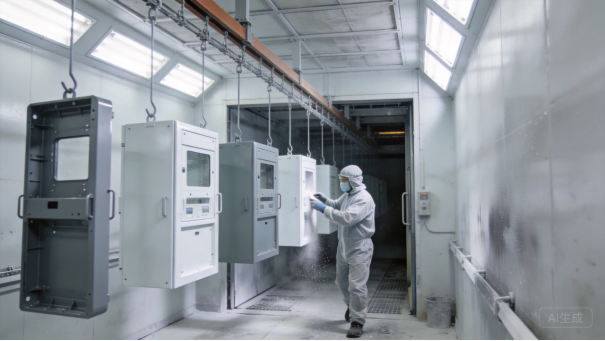

静电粉末喷涂经固化后形成具有纹理的工业外观，为柜体提供耐油、防尘及抗搬运损伤的耐久涂层。自动化设备广泛采用RAL 7035浅灰色以及RAL 7022或7016深灰色，纹理表面可有效遮蔽车间操作痕迹。喷涂前，面板需经过脱脂、漂洗和预处理，使粉末涂层能够稳定附着，并在受控固化条件下实现批次间颜色一致性。涂层厚度和边缘覆盖均需验证，因为切割边缘和紧固件区域最常接触湿气，而 粉末涂料协会（Powder Coating Institute） 发布了关于工业粉末涂层规格制定与测试的指导文件。
图4：粉末涂层钢、不锈钢、镀锌钢及密封条型材涵盖了材料范围。
适用于冲洗环境及腐蚀场所的不锈钢
在冲洗化学品、盐雾空气或洁净室规范要求使涂层碳钢不适用时，需选用不锈钢，主要牌号为304和316。 SSINA 发布了针对腐蚀工况的牌号选用指南，其中316牌号通过添加钼元素提升在沿海及化工环境中的耐氯化物性能。
不锈钢柜体加工成本较高，因为该材料成形难度更大，需要专用工装和规范的搬运方式以防止铁污染。在食品、饮料、制药及沿海自动化场所，其更高的前期投入可由使用寿命和审计要求来证明是合理的。不锈钢柜体的五金件、铰链销和紧固件需与面板同步指定，因为碳钢紧固件会率先生锈并污染柜体表面。拉丝纹理须在可见面板上保持一致，以确保柜体在设备上外观统一。
镀锌及锌涂层结构
镀锌钢板和电镀锌钢板用于需要防腐蚀性能但不适合喷涂的安装板、接头板和内部结构件。 美国镀锌协会（The American Galvanizers Association） 提供了工业环境下锌涂层选型及服役寿命方面的指导，热浸镀锌框架常见于户外及高湿度环境下的柜体底座。
内部镀锌构件可保护柜体内部免受冷凝水侵蚀，而喷涂碳钢则赋予外露柜体工业外观。锌涂层折边和法兰还能防止油漆涂层较薄区域的边缘腐蚀，从而延长门板和铰链在潮湿环境中的使用寿命。这种材料搭配是一种成本决策：镀锌内构件成本增加有限但可靠性价值显著，OEM厂商会在系列产品中标准化该组合，以确保报价的一致性。
密封、通风及五金件
密封和通风设计与材料决策同步进行，因为它们决定了柜体在实际使用中能否维持其防护等级。连续式EPDM密封条用于关闭门板和接头板，通风格栅和过滤风扇管理气流，防雨罩则保护户外或冲洗用柜体防止进水。
五金件完善柜体功能：铰链、多点锁扣、观察窗、接地柱、吊装环和调平脚均按工业级耐用性和长循环寿命选用。通风格栅尺寸根据驱动器发热量确定，过滤等级选择可在防尘的同时不限制气流。在报价阶段就确认密封、通风和五金件，可避免最常见的现场投诉：门板渗水、铰链下垂以及紧固件腐蚀将日常维护演变为返工。
生产难度与公差控制
开孔精度与门板配合
开孔精度是自动化控制柜制造的首要质量控制环节。激光切割用于加工门板开口、窗口孔、接头板孔和安装孔，这些开口必须与面板布局及五金件在严格公差范围内匹配，否则整个柜体将在装配时失败。
在XHX Metal，两台6kW光纤激光切割机可实现±0.01 mm的定位精度，这对于需要在高大柜体上对齐全视窗口框、门锁或接头板的情况至关重要。切割质量同样重要：接头孔周围的毛刺会损伤电缆护套，粗糙的窗口边缘会损坏密封条，穿刺点必须位于不可见位置。开口边缘需去毛刺，以免面板安装人员和接线技术人员割伤手套和电缆。 nesting软件排列柜体套料以控制废料率，切割参数则按材料和厚度进行调优。
图5：激光切割的开口和接头入口保持了钣金厂所需的精度。
折弯与柜体几何
折弯将平板毛坯转化为柜体、门板和安装法兰，回弹补偿针对每种材料牌号进行调整。 工程师边缘 发布用于展开毛坯和预测成品尺寸的弯曲展开展量和扣除量参考数据，配备可编程挡料装置CNC液压折弯机能在一批产品中稳定保持折弯位置和角度。
在自动化控制柜制造中，关键检验项目为门板开孔几何形状、法兰垂直度和底座平面度，因为柜体必须保持水平站立，门板关闭时缝隙均匀，格兰板必须平整贴合。首件按图纸测量，生产过程中对成形工序进行抽样。这种规范使得落地式柜体在安装整块面板时无需垫片和纠正不对中。
焊接、组装与密封
焊接用于连接底座框架、门支撑、铰链支架和结构件，而较轻的 enclosure 采用紧固件和铆接来保护涂层。 TWI全球 提供薄钢板连接的技术指导，夹具在焊接过程中将零件固定到几何位置上，以防止柜体变形。
组装工序安装门板、密封条、视窗、搭扣和接地系统，成品柜检查门板操作和密封贴合情况。门支撑在维护期间保持重门开启，盲紧固件防止五金件落入带电面板中。对于在厂内组装面板的OEM，制造商将 enclosure 发送到位以安装其安装板和DIN导轨。基于夹具的组装和样品制造保持质量一致性，该工艺在各产品代际间重复执行。
图6：密封条和铰链组装赋予柜体门密封和使用寿命。
自动化控制柜制造中的首件验证
自动化控制柜制造中的首件验证是在释放生产前对代表性柜体进行的正式检验。安装并操作门板，试装格兰板，检查接地路径，并将尺寸记录在首件报告中由OEM保留在其质量档案中。
批量控制以更轻的方式遵循相同规范：门缝、涂层和五金件贴合按商定的控制计划抽样，每批收集材料证书。买方越来越多地在付款和发货前要求提供报告作为证据，提供这些报告的制造商将质量视为产品的一部分而非检验后的补救。
生产交期与批量规划
RFQ、工程评审与原型
自动化控制柜项目始于RFQ：图纸或面板布局、材料、表面处理、数量和预期交期。工程评审可制造性，检查柜体尺寸、门板几何、格兰板和五金件，然后在一至三个工作日内报价。原型在五至十个工作日内交付，试装格兰板样品在生产前验证接口。
原型阶段验证 enclosure：操作门板，试装格兰板，安装五金件，并按买方将安装的面板布局检查柜体。原型反馈应包括配合说明和建议的图纸修改。材料、表面处理和文件选择在批量模具开始之前确定。对于有批准图纸的OEM，第一批可直接跟随后原型，XHX Metal的典型图纸到首批交期取决于尺寸和表面处理为15至30天。
图7：原型柜在批量发布前进行装配和检验。
工艺设置与工装
大多数自动化控制柜采用激光切割、CNC折弯和轻焊接生产，保持工装成本低且设计变更费用低。关键的设置是工艺工装：带已验证参数的折弯程序、门板和格兰配合的组装夹具，以及关键开孔的检验量规。
为新柜体尺寸建立此设置通常需要一到两周。由于自动化控制柜制造的批量中等，专用冲模通常不经济；柔性制造通常是更合适的途径，经济分析在报价时进行评估。买方应预期制造商确认柔性方案，而非假设需要昂贵工装。
批量规划与实际批量
在自动化控制柜制造中，生产批量故意较小以匹配OEM发布。落地式柜体通常每批发货10至40台，每年发布两至四次；壁挂式enclosure每批50至300台。5至20台的最低订货量使面板车间保持库存而不占用过多现金。
预测共享可保持批次交期稳定。当OEM分享滚动预测时，工厂会提前预留材料及喷涂产能，并预先订购长交期物料，如定制颜色或不锈钢牌号。钢卷通常有现货，而不锈钢板材和定制表面处理可能会增加一至两周的交期。批次尺寸保持足够小，以便引入设计变更而无需报废整仓的喷涂壳体，这也是OEM按季度发布产品的原因。带有明确里程碑日期的清晰计划可在瓶颈演变为设备交付延迟之前使其显现。
文件、包装与发货
自动化控制柜采用与产品匹配的包装出货：喷涂面板覆膜保护，门板和葛兰头板分开存放或加装防护垫，出口单元在纸箱或木箱内加装挡块固定。出口发货使用防锈纸或VCI气相防锈膜以防止集装箱结露。
每批出货均附带文件：装箱单、材质证明、约定提供的首件检验报告和批次报告，以及供钣金车间使用的尺寸记录。采购方应在报价阶段确认文件清单，因为设备认证档案依赖这些文件。沟通遵循明确的里程碑节点，各阶段均提供照片，以便OEM无需实地访问即可跟踪进度。
过往案例研究
包装机械OEM：落地式控制柜项目
某欧洲包装机械OEM需要一套落地式自动化控制柜平台，用于其缠绕式开箱装箱生产线，配备双开门、匹配线槽的葛兰头板以及RAL 7035哑光纹理表面处理。该项目按季度发布，每次20至30台，最小订单10台，FOB报价为210至340美元，年采购额约28,000至45,000美元。
XHX Metal在8个工作日内交付原型机，首批24台控制柜在图纸审批后28天内发货。OEM在第一年分四次发布批次，门板和葛兰头板依据首件检验报告进行验证，涂层厚度按抽样方式检测。通过设计评审将三种柜体宽度合并为两种成型机身尺寸，材料成本降低约5%，备件现从同批次生产中采购。OEM的钣金车间可直接将控制柜上线组装而无需返工，门板与葛兰头的配合在各批次间保持一致。
该项目表明，当外壳平台保持稳定的情况下，自动化控制柜制造如何随机型迭代实现规模化扩展。
机器人工作站集成商：壁挂式控制器机柜
某机器人集成商需要壁挂式控制器机柜用于其标准工位设计，将PLC、安全继电器和通信设备集中安装于紧凑柜体内。该项目每批次发布80至150台，最小订单20台，根据选配置FOB报价为32至72美元，年采购额约30,000至50,000美元。
集成商将一种机柜尺寸标准化为三种葛兰头板变体，XHX Metal在18天内交付了首批90台。每批产品在客户审核期间由集成商的质量工程师检验，项目交付应要求可提供第三方SGS检验。门板密封与铰链寿命已在原型机上验证，同款机柜现已直接用于集成商的多工位项目而无需重新认证。葛兰头板变体作为可选配件备库，使集成商能够在不认证新机柜的前提下完成各工位配置。
标准化的壁挂式机柜保障了集成商钣金装配的可重复性，案例数据也展示了小型自动化车间对其控制柜供应商预期的采购量级范围。
图8：沿车间安装的机柜行列确保设备控制系统便于操作维护。
案例数据洞察
两个项目均遵循相同模式：中小批量、最小订单10至20台、按柜体尺寸和选配置FOB计价、年采购额低于80,000美元。落地式控制柜每年发布两至四次，壁挂式机柜发布更为频繁；原型机一到两周内到货，首批货三至四周内交付。
交货安排与各OEM的生产日历对接，检验在发货前进行，以便发现问题时可在厂内修复而非在现场处理。
采购数据反映出一家30人规模的工厂，全产品线年总产能约500,000件，此量级的订单可获得专属工程技术支持，而非淹没于大批量流水线中。采购方可将上述数据与自身预测进行对比，该数值代表面向北美与欧洲OEM项目的自动化控制柜制造水平。
总结与下一步计划
核心要点
自动化控制柜制造是一项集fitting、密封和文档于一体的专业技术，要求远超过普通钣金加工。材料选择直接影响成本和性能，从机房的粉末涂层钢到用于冲洗环境和沿海场地的不锈钢，密封件、通风系统和五金件都必须与控制系统及使用环境相匹配。生产难点集中在开孔精度、门体结构和首件验证。
交期遵循可预测的路径：工程审核数日，打样5-10个工作日，工艺准备1-2周，落地柜生产批次3-4周，挂墙式壳体2-3周。共享预测计划和分阶段交付安排可确保OEM项目按时推进，提前确定材料、表面处理标准和文档要求的采购方，其项目流程将比在认证阶段才逐步明确需求的客户更加顺畅。
为何选择XHX Metal
XHX Metal是一家位于中国东莞的民营钣金制造商，工厂面积2,000平方米，约30名员工，年产能约50万件。ISO 9001:2015、CE和SGS认证覆盖质量管理体系，配备两台6kW光纤激光切割机、CNC折弯机和TIG/MIG焊机，承担自动化控制柜制造的钣金加工环节。
工厂为出口客户提供定制壳体、机柜、面板及焊接组件，包装设计适用于海运。
公司支持采购方从设计评审到生产的全流程，提供首件检验报告和材质证明书，并按需协调第三方检验。对于自动化控制柜制造项目，采购方可查看相关 钣金加工服务 和 产品页面，团队将根据项目规模安排报价、质量文档和交付计划。
图9：门五金件和观察窗按多年工业服役标准规格。
如何启动您的项目
提供STEP或STP文件及标注材料、表面处理、机柜尺寸、门配置、进线板布局、数量和文档需求的图纸即可启动。若设计尚未定稿，请发送控制系统照片或草图、机床环境、维护需求及年产量，工程团队将推荐可制造的机柜设计方案。
典型流程为：工程评审、报价、样机、首件检验、生产和出货，各里程碑保持清晰沟通。报价包含文档包和交付节点，买卖双方从同一范围出发。如需讨论自动化控制柜项目，请联系Barry，电话+86 13244963694或邮箱sales01@xinghaoxin.com，也可通过下方提交您的设计方案。 XHX Metal官网.
如何向加工商提问
在下单之前，应向加工商提出三个问题：它通常生产哪些尺寸的机柜和哪种颜色的表面处理、它如何验证首件中的门体配合度及密封板精度，以及它能提供哪些材质证明、尺寸报告和批次记录。这些答案能够揭示该车间是将自动化机柜视为工程设计的保护外壳，还是仅仅当作普通金属箱体来加工。
同时，还需确认其在出口包装、定制颜色和不锈钢加工方面的经验，因为这些细节决定了机柜交付时是否整洁，并能否满足目标市场的认证要求。如果一家加工商在报价单中明确列出公差目标和检验要点，这表明它已将质量视为产品的一部分，这样的供应商才是值得合作建立整机生产线的伙伴。
