Un silenciador de escape realiza dos funciones que se contraponen entre sí: debe silenciar el escape sin restar potencia al motor. Ambas se determinan por el interior de la pieza – el núcleo perforado, el volumen que lo rodea y la forma en que se solda la carcasa – mucho antes de que nadie escuche el ruido en funcionamiento. XHX Metal fabrica silenciadores de escape de acero inoxidable en una fábrica de 2.000 m² en Dongguan, China.
Este artículo está escrito para los fabricantes de equipos, los productores de motores y generadores y las marcas de escape de mercado posterior que piden silenciadores en cantidades de producción: de qué está hecha la pieza, dónde se utiliza, cómo se especifican el grosor de la pared, el núcleo y el relleno, qué hace que un silenciador sea difícil de fabricar, cuánto tiempo lleva un programa y tres ejemplos de pedido con sus volúmenes y rangos de precios.

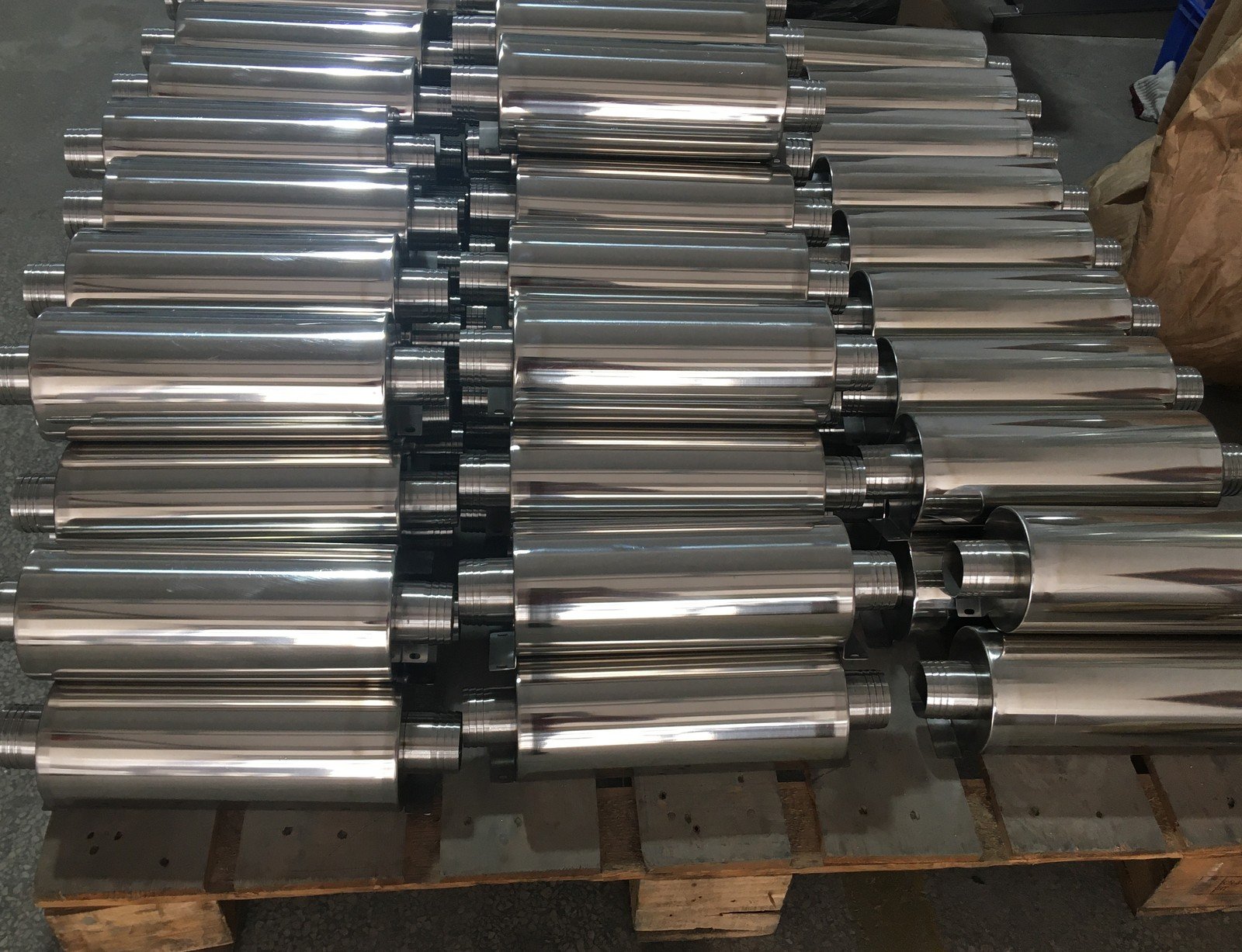

Figura 1: Una paleta de cuerpos de silenciadores de escape terminados en acero inoxidable pulido, listos para el embalaje.
Silenciador de Escape: Lo que Fabricamos
El Silenciador, Pieza por Pieza
¿Qué hay dentro de un silenciador de escape? Una carcasa exterior, generalmente un tubo redondo o un cilindro enrollado y soldado; un núcleo interno perforado que transporta el gas; tapones de extremos que cierran la carcasa; conexiones de entrada y salida; y una cámara entre el núcleo y la carcasa que absorbe el sonido. Se añaden soportes de montaje, puntos de drenaje y protecciones térmicas cuando la instalación los requiere.
Cada una de esas partes cambia el resultado. Una cámara más grande y un núcleo más largo reducen más el ruido pero añaden contrapresión; un muro más fino ahorra peso pero se deforma más al soldarlo, por eso el espesor del muro es generalmente el primer elemento que discutimos, no el último.
Formatos: Cilíndrico, Cónico y Recto
El silenciador cilíndrico es la forma estándar, dimensionado por diámetro y longitud del cuerpo, y cubre la mayoría de las aplicaciones de pequeños motores, generadores y compresores. Las versiones cónicas – el cuerpo cónico en las fotografías – se utilizan donde el escape debe reducirse en diámetro o ajustarse en un espacio reducido, y se fabrican a partir de chapa metálica en lugar de tubo.
Los diseños rectos con un núcleo perforado y una cámara absorbente son los más silenciosos para su tamaño con baja contrapresión. Los diseños con deflector o cámaras utilizan placas internas en lugar de relleno, lo que se adapta a flujos de escape calientes o sucios donde el relleno fibroso se quemaría o obstruiría.
Lo que se Envía en un Pedido
Un pedido terminado puede consistir en unidades individuales para un prototipo, pares coincidentes para una aplicación de cilindro doble, o una paleta de unidades idénticas para una línea de producción. Los pedidos grandes se envían con las unidades protegidas individualmente y apiladas para que la superficie pulida no se marque durante el transporte.
Las conexiones de extremos se fabrican según la pieza de acoplamiento del cliente: una rosca macho o hembra, una brida, un pasador liso para una abrazadera, o un mortero para una junta deslizante. Obtener esa interfaz correctamente es la diferencia entre un silenciador que encaja en la línea y uno que se repara en el banco.

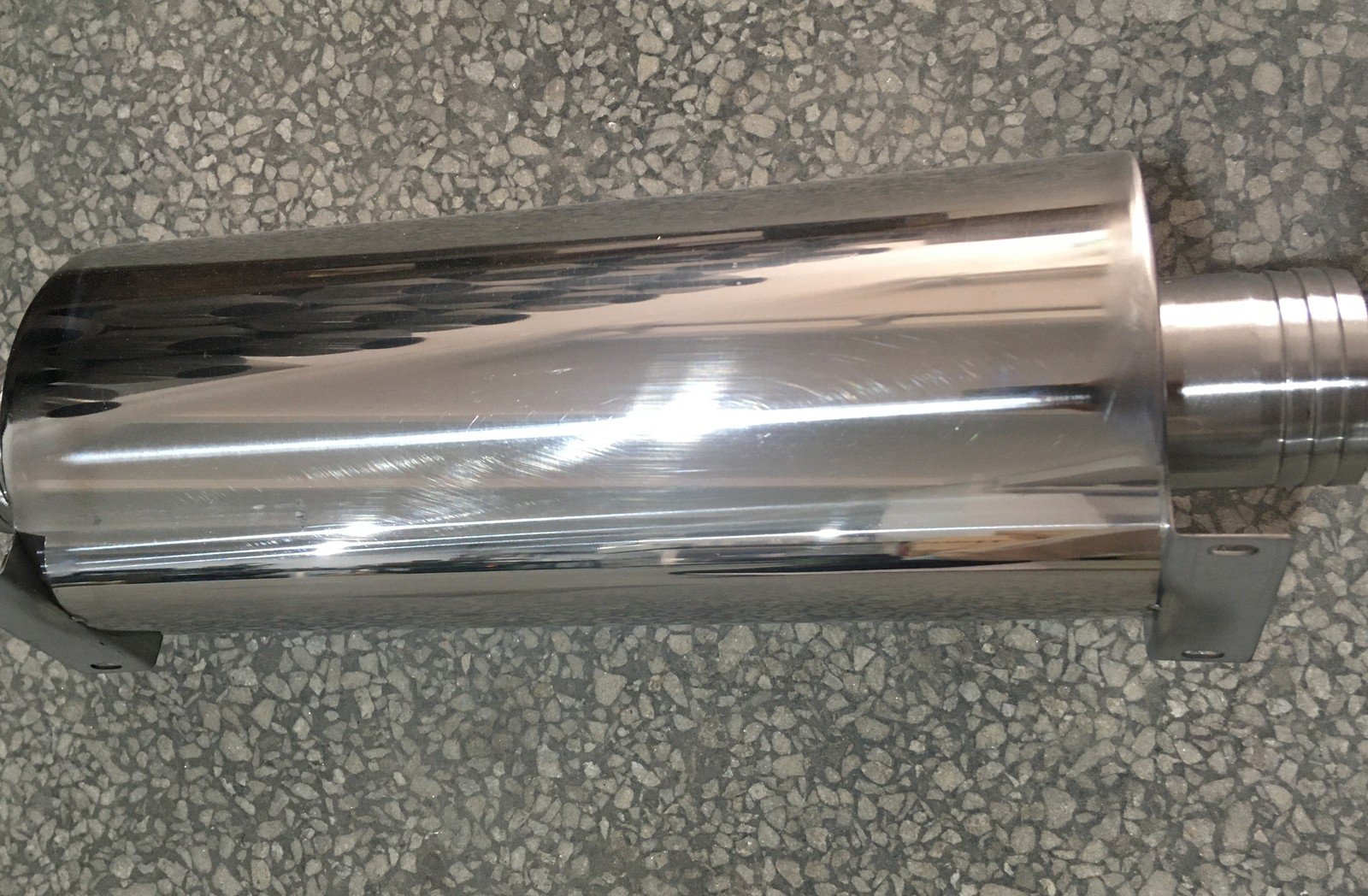

Figura 2: Un silenciador de escape individual: carcasa enrollada y soldada, tapas de extremo conformadas y una salida roscada.
Dónde se utilizan los silenciadores de escape
Pequeños motores, generadores y bombas
La mayor parte de los silenciadores de escape que fabricamos se instala en pequeños motores: conjuntos generadores, bombas de agua, lavadoras de alta presión y maquinaria compacta. Estas aplicaciones se evalúan simultáneamente en función del ruido, el calor y la contrapresión, y el silenciador suele ser uno de los últimos componentes diseñados y el primero al que se le asigna la responsabilidad.
Los límites de ruido para esta clase de motor están establecidos por normativa en la mayoría de los mercados de exportación, por lo que el plano suele llegar con una meta en lugar de una forma. Los requisitos de emisiones y ruido para los motores son publicados por la US Environmental Protection Agency.
Compresores y equipo industrial
Los compresores, sopladores y la maquinaria industrial utilizan la misma construcción con mayor espesor de chapa metálica, a menudo con una conexión bridad y un drenaje, porque el flujo de escape arrastra condensado. Estos silenciadores suelen ser de acero inoxidable sin pintar en lugar de pulido, ya que nadie los mira después de la instalación.
En este grupo, el silenciador de escape se trata como una parte de presión tanto como una parte de ruido: las soldaduras deben ser de calidad, la carcasa debe soportar la vibración y el montaje debe soportar la máquina a la que está atornillado.

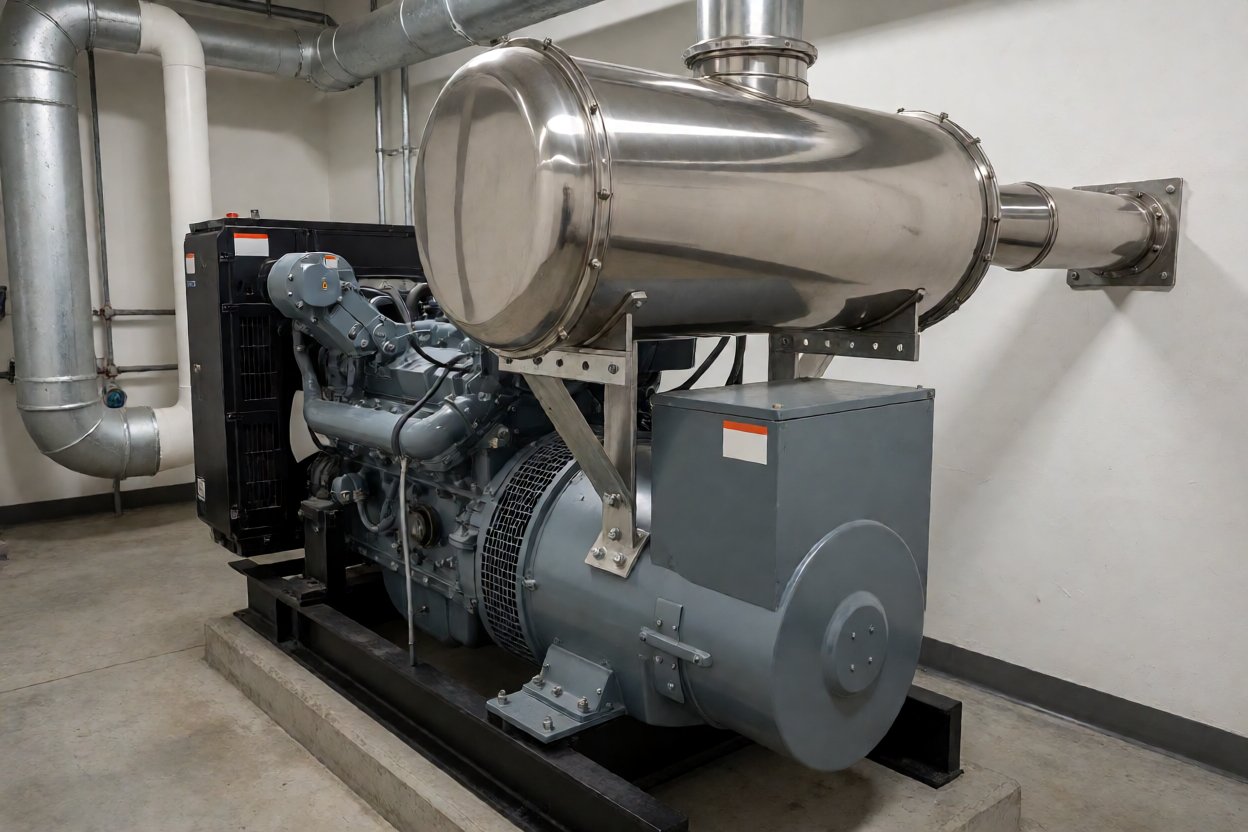

Figura 3: El producto en servicio: un silenciador de escape montado sobre un pequeño grupo generador.
Aceros inoxidables, soldadura y acabado
Grados y espesor de pared
La mayoría de los silenciadores de escape están fabricados en acero inoxidable 304, con 316 para uso marino, costero o flujos de escape químicamente agresivos. El espesor de la carcasa típicamente va de 1.0 mm a 2.0 mm y el núcleo perforado de 0.8 mm a 1.5 mm. El contexto de los grados es publicado por el Nickel Institute y el American Iron and Steel Institute.
El espesor de pared es un equilibrio. Las paredes delgadas mantienen el peso y el coste de un silenciador de escape bajos, pero se mueven cuando se soldan y se abollan en servicio; las paredes más gruesas se soldan limpiamente y duran más, al precio de aumentar el peso en una pieza que cuelga de un motor.
Núcleo, relleno y material absorbente acústico
El núcleo perforado es la parte funcional del silenciador. Su patrón de agujeros, área abierta y longitud establecen cuánto sonido llega a la cámara absorbente, y el material de relleno – lana de acero inoxidable, fibra de vidrio o un híbrido – decide cuánto de ello es absorbido en lugar de reflejado.
La elección del relleno suele estar fijada por la temperatura de escape. El relleno fibroso ofrece la mejor reducción de sonido por kilogramo, pero tiene un límite de temperatura, por lo que las aplicaciones a alta temperatura pasan a un relleno metálico o a un diseño con defensas. Esta es una conversación que hay que tener con el silenciador en un plano, no después de que se haya quemado.
Figura 4: Vista en corte que muestra el núcleo perforado dentro de la carcasa, la parte que realiza la función de silenciamiento.
Soldadura TIG, Pasivación y Pulido
Las carcasas, tapas de extremo y núcleos se sueldan con TIG, ya que la soldadura debe ser sólida en una pared delgada y limpia en una parte visible. Después de la soldadura, las piezas de acero inoxidable se pasan por un proceso de pasivación para restaurar la capa de óxido, y la práctica de acabado para la fabricación en acero inoxidable está descrita por la Specialty Steel Industry of North America.
El acabado se especifica como laminado, cepillado, pulido o espejo. Un silenciador de escape pulido se maneja de forma separada a través del taller – guantes, película y embalaje dedicado – porque una carcasa de espejo rayada no puede repararse. La práctica de soldadura para este tipo de trabajo está documentada por la American Welding Society.

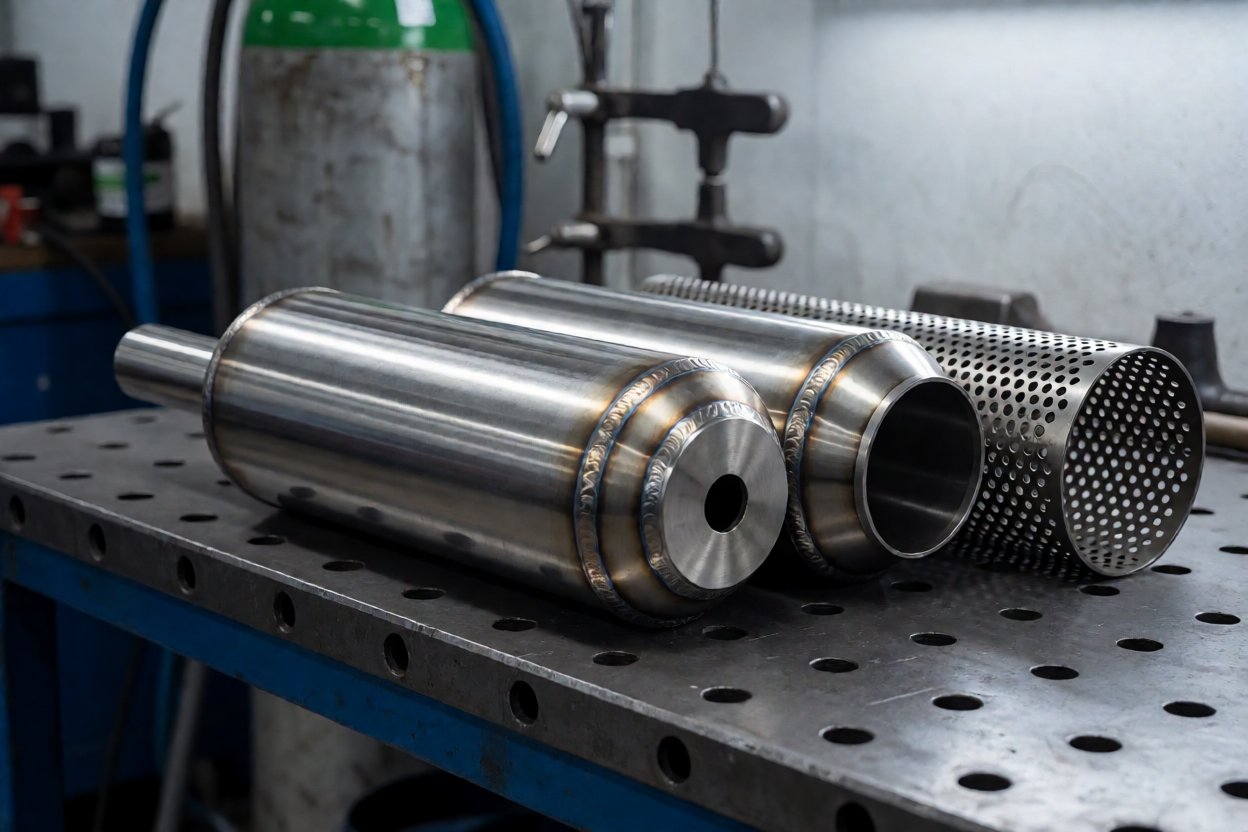

Figura 5: Cuerpos de silenciadores en el banco de fabricación, con el núcleo perforado a su lado y las soldaduras TIG visibles.
Qué hace que un silenciador sea difícil de construir
Soldadura de pared delgada y distorsión
¿Dónde fallan los silenciadores? En la soldadura y en la pared más delgada del ensamble. Una carcasa de 1,0 mm de grosor tira a medida que se enfría, de modo que un cilindro que era circular cuando se soldó con puntos de fijación sale ovalado, y una tapa final que estaba plana sale abombada. Una vez que la pieza está soldada, esa distorsión resulta costosa de eliminar.
Nuestras contramedidas son un fixture de soldadura para cualquier pieza fabricada más de una vez, una secuencia equilibrada de puntos de fijación alrededor de la circunferencia, soldadura por retroceso en costuras largas y una pausa de enfriamiento antes de la pasada final. Para piezas que no pueden distorsionar en absoluto, la junta se rediseña de modo que una brida formada soporte la costura en lugar de una soldadura en tope.
Concentricidad, alineación y encaje
El segundo grupo de riesgos es la alineación. El núcleo, la carcasa y las conexiones finales deben compartir un solo eje, y la entrada debe estar alineada con lo que se atornille en el motor. Un silenciador de escape que esté desviado un milímetro en la brida puede costar una hora de montaje en la línea del cliente.
El trabajo de chapa metálica sigue tolerancias generales de acuerdo con la práctica de ASME Y14.5 a menos que el plano sea más estricto. En un silenciador, las dimensiones críticas son la longitud total, el diámetro del cuerpo, la geometría de conexión y la posición de montaje, por lo que esas son las características registradas lote por lote.
Fugas, consistencia acústica y daños en la superficie
Una fuga en un silenciador se manifiesta como un silbido más que como un fallo visible, por lo que se comprueba cada junta soldada antes de que la pieza se termine. La consistencia acústica es el problema más silencioso: dos unidades fabricadas según el mismo plano pueden diferir si varía la densidad del relleno, por lo que el peso de relleno se registra y no se estima.
El último riesgo es estético. Las carcasas pulidas se dañan por el manejo, el apilado y el embalaje, y un silenciador de escape que llega rayado no pasa una inspección que no tiene nada que ver con qué tan bien silencia. Película, separación y protección individual son parte del producto, no un extra.
Figura 6: Una variante cónica con salida con brida, formada a partir de chapa metálica y soldada en la carcasa.
Dibujos, Plazos de Entrega y Documentación
Lo Que Nos Envías
Para cotizar un silenciador de escape necesitamos el diámetro y la longitud del cuerpo, el espesor de la pared, el tipo de conexión en cada extremo, la disposición de montaje, el acabado, la temperatura de escape prevista y la cantidad anual con su división por lotes. Un dibujo 2D dimensionado es ideal y un modelo STEP acelera la revisión.
Si el diseño aún no está definido, envíe el motor, el espacio disponible y el objetivo de ruido en su lugar. Propondremos un tamaño de cuerpo, un patrón de núcleo y un relleno que se adapten a la aplicación, y cotizaremos ese silenciador de escape en lugar de una forma que no cumplirá el objetivo.
Plazos de Entrega para Muestras y Producción
Las muestras siguen en 5-10 días laborables después de que se apruebe el dibujo, y el primer lote de producción se envía 15-30 días después. Los silenciadores enrollados y soldados se mueven rápidamente porque el utillaje es un fixture y un programa en lugar de un molde.
Dos cosas mueven la fecha: un cambio en la conexión después de la muestra y una especificación de embalaje o acabado que llega tarde. Ambas son más baratas de resolver antes del primer lote, por eso la muestra se trata como la especificación para un programa de silenciadores de escape.
Ensamblaje, Pruebas y los Documentos Incluidos
El ensamblaje y las pruebas forman parte del pedido: núcleo y relleno instalados, conexiones extremas soldadas y verificadas, soportes de montaje adjuntos, la unidad probada por fugas y, donde el cliente lo solicita, se registra una comprobación de sonido o flujo en la muestra.
Los documentos se envían con las piezas: certificados de material, un informe de inspección de artículo inicial, registros de soldadura y prueba de fugas, y trazabilidad por lotes. La fábrica mantiene ISO 9001:2015 y CE, y trabaja con SGS para inspección de terceros. Los compradores de EE. UU. que revisan el coste de llegada utilizan el Arancel Aduanero Armonizado, y las obligaciones de marcado CE están establecidas por la Comisión Europea.

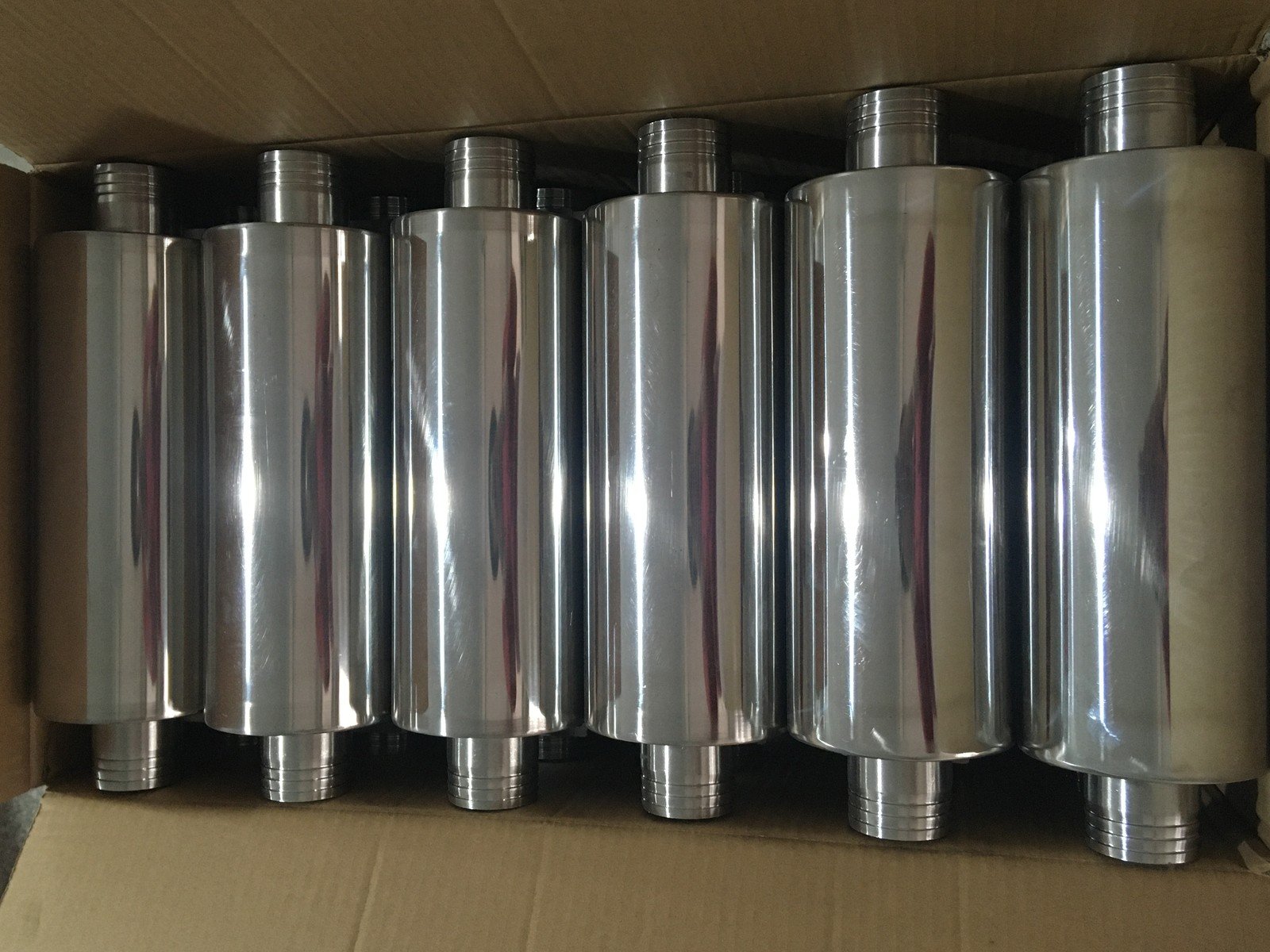

Figura 7: Un juego correspondiente de silenciadores de escape embalados para el envío, cada unidad protegida individualmente.
Programas que hemos entregado
Caso 1: Fabricante de generadores – Silenciadores de producción
Un fabricante de generadores solicitó silenciadores de escape cilíndricos en 304 de acero inoxidable de 1,5 mm con entrada roscada, salida con brida y soporte de montaje. Los lotes oscilaron entre 50 y 300 unidades, de tres a seis veces al año, con un mínimo de 20 a 50 piezas y precios FOB en el rango de $15 a $80 por unidad, dependiendo del tamaño y del acabado.
El primer lote se envió entre 15 y 30 días después de la aprobación del plano, tras una ronda de muestras de 5 a 10 días laborables. Mantener la geometría de la conexión entre lotes eliminó los problemas de ajuste en la línea de ensamblaje del cliente, y el gasto anual se situó en el rango de $30k a $60k, con inspección SGS antes del envío.
Caso 2: Marca del mercado posterior – Kits de silenciadores pulidos
Una marca del mercado posterior de escapes solicitó silenciadores de escape pulidos en pares correspondientes con un acabado espejo, una entrada de junta deslizante y una salida de abrazadera: lotes de 10 a 40 pares, de dos a cuatro veces al año, con un mínimo de 5 a 10 piezas cada uno y precios FOB entre $100 y $400 por par.
El programa dependía por completo de la calidad de la superficie, por lo que se especificó en la etapa de muestra una protección de película, embalaje individual en bolsas y una caja separada. El primer lote se envió en 20 a 35 días, y el gasto anual se situó en el rango de $25k a $70k.
Caso 3: Distribuidor – Núcleos, tapas y repuestos
Un distribuidor de repuestos tenia en stock núcleos perforados, tapas de extremo formadas y soportes de montaje en lugar de unidades completas: 200 a 800 piezas por lote, de cuatro a ocho lotes al año, con un mínimo de 100 piezas y precios FOB desde $2 hasta $15 por pieza.
Estas piezas se corresponden con el acabado y las dimensiones del silenciador de escape terminado, por lo que una unidad reparada dos años después sigue encajando. El gasto anual se mantuvo en el rango de $15k a $40k, con una reducción del 4 al 6% en el segundo año a medida que las piezas se anidaban juntas.

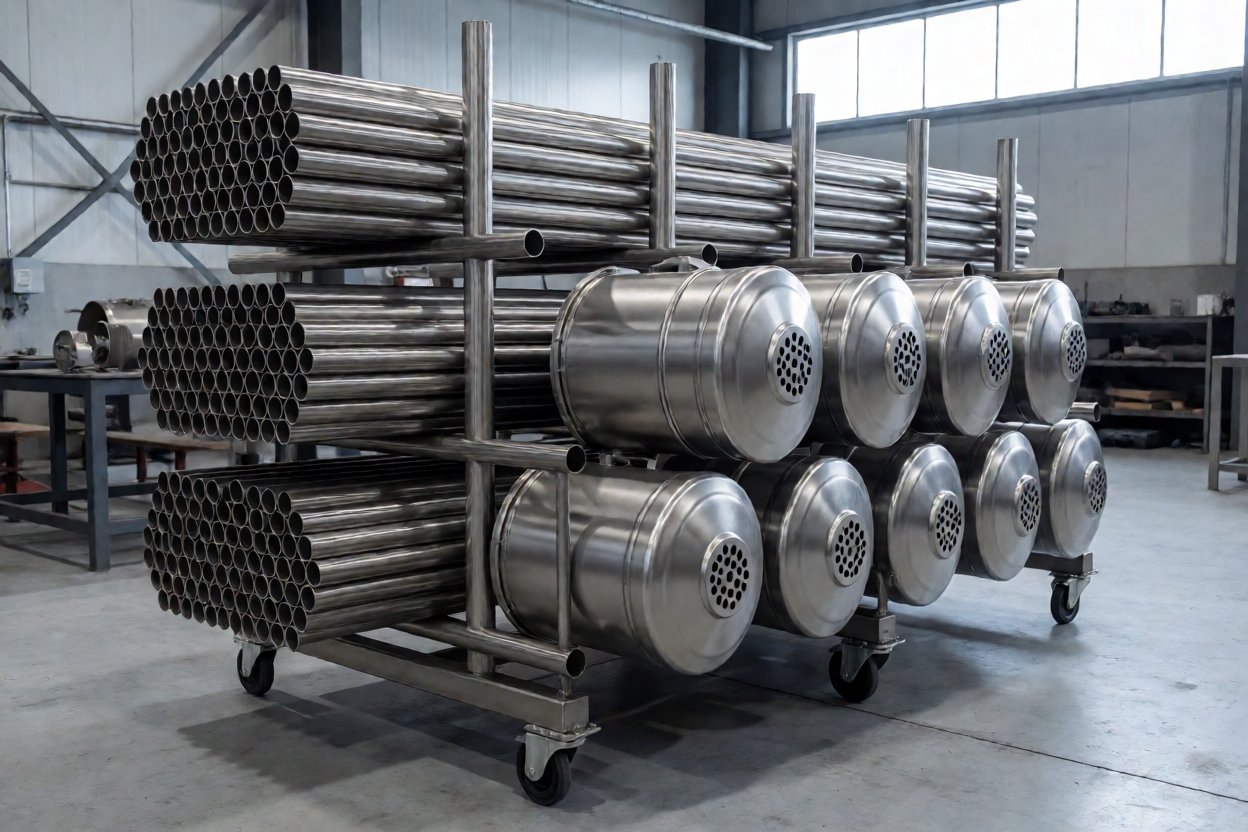

Figura 8: Tubo de acero inoxidable redondo y cuerpos silenciadores terminados en el taller de fabricación.
Resumen y próximos pasos
Cómo especificar un silenciador de escape
Especifique el silenciador de escape comenzando desde el motor hacia atrás. Fije el objetivo de ruido, la temperatura de escape, el espacio y la conexión de acoplamiento, luego elija el tamaño del cuerpo, el núcleo y el material de relleno que los satisfagan. La forma de la pieza es la última decisión.
Luego pregunte al proveedor dos cosas: cómo se sujeta la chapa metálica mientras se suelda y cómo se controla el peso del relleno. Esas dos respuestas determinan si el décimo lote silencia igual que el primero.
Por qué XHX Metal
XHX Metal mantiene todo el silenciador de escape en una única fábrica de 2,000 m² en Dongguan: corte láser en dos máquinas de 6kW con precisión de posicionamiento de +-0.01 mm, punzonado CNC para patrones perforados, laminado, doblado CNC, soldadura TIG, pasivación y pulido con socios de acabado, luego ensamblaje, pruebas de fugas y embalaje. Las muestras se entregan en 5-10 días laborables y el primer lote en 15-30 días.
La empresa ha fabricado ensamblajes soldados de acero inoxidable para equipos y marcas de repuestos en Norteamérica y Europa durante más de una década, posee ISO 9001:2015 y CE, y produce 500,000 piezas al año; las redes de apoyo están descritas por NIST MEP.
Cómo iniciar su programa
Envíe un plano, una muestra o los detalles del motor con el objetivo de ruido y la cantidad anual. Lo que fabrica la planta se detalla en la página de capacidades de chapa metálica, las piezas terminadas están en la página de productos, y las cotizaciones comienzan desde la página de contacto; las consultas de proyecto también se envían a sales01@xinghaoxin.com.

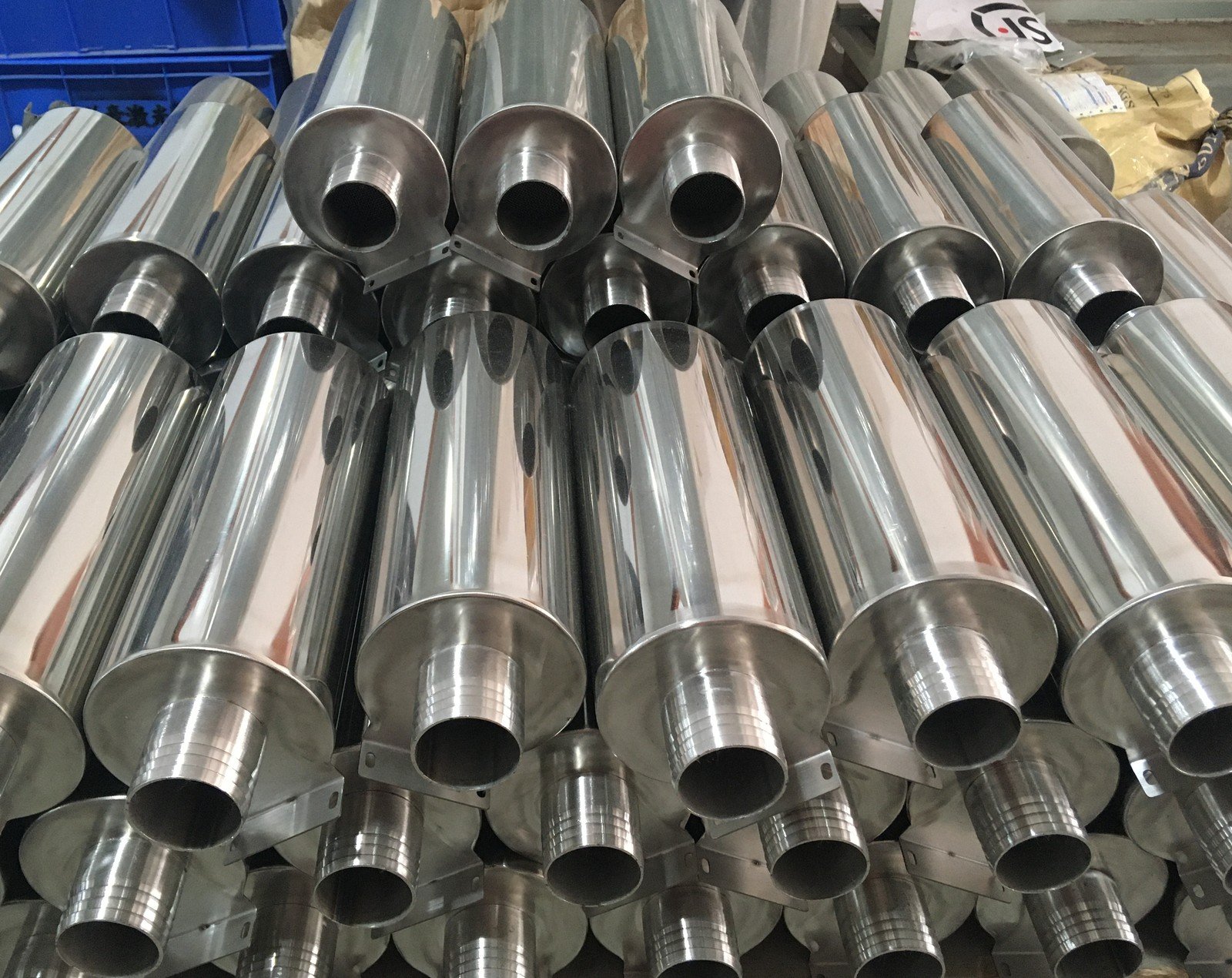

Figura 9: Silenciadores de escape terminados apilados después de la inspección, antes de ser empaquetados.
Preguntas frecuentes: Silenciador de escape
¿Cuál es la diferencia entre un silenciador y un amortiguador? Son la misma pieza; “silenciador” es el término habitual en Europa y “amortiguador” en Norteamérica, ambos describen un componente que reduce el ruido del escape.
¿Un silenciador reduce la potencia del motor? Cualquier silenciador añade algo de contrapresión. Un núcleo de paso recto con el área abierta adecuada mantiene esa contrapresión baja, por eso el patrón del núcleo y el volumen de la carcasa se adaptan al motor en lugar de copiarse.
¿Qué grado de acero inoxidable debemos usar? El 304 cubre la mayoría de las aplicaciones de escape; el 316 se usa para entornos marinos y corrosivos, y la elección la determina el flujo de gases de escape y no el aspecto de la pieza.
¿Cuál es el pedido mínimo? Alrededor de 20-50 piezas para un silenciador de escape de tamaño medio que se repite a lo largo del año, y unas 100 piezas para repuestos.
