Letztes Update: 10. Oktober 2026 | Von XHX Metal Engineering Team
Ein Regalbügel ist die einfachste Bauteil, das eine Blechfertigung herstellen kann, und genau deshalb muss es stimmen. Zwei Beine im 90-Grad-Winkel, eine Reihe von Löchern und eine Beschichtung sind alles, was zwischen einem beladenen Regal und dem Boden steht, und jedes dieser Details wird auf der Zeichnung festgelegt. XHX Metal fertigt kundenspezifische Regalbügel-Sets aus Stahl und Edelstahl in einer 2.000-m²-fabrik in Dongguan, China.
Dieser Artikel richtet sich an Möbeltischler, Ladenbauunternehmen und Regalhandler, die Bügel in Produktionsstückzahlen bestellen: Woraus das Teil besteht, wo es verwendet wird, wie Wandstärke und Befestigungsmuster die Traglast bestimmen, was ein Paar Bügel in der Fertigung schwierig macht, wie lange eine Serie dauert und drei Bestellbeispiele mit ihren Stückzahlen und Preisspannen.

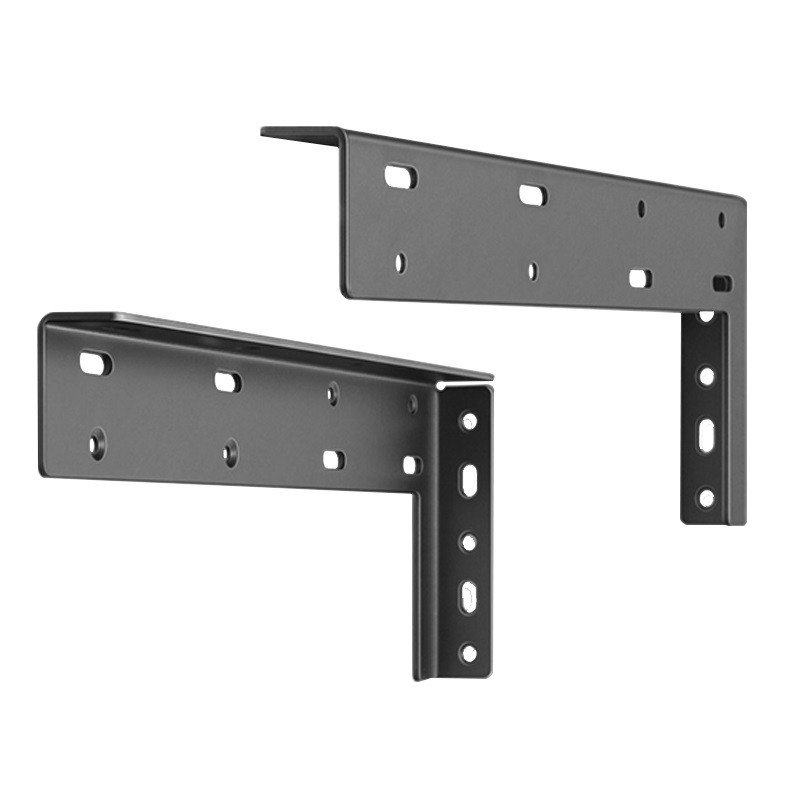

Abbildung 1: Ein abgestimmtes Paar schwerlastfähiger Regalwinkeln in Schwarz-Pulverbeschichtung, gebogen aus 3 mm Stahl mit Schlitz- und Bohrungsanschlusslöchern.
Regalwinkel: Was wir fertigen
Der Winkel in drei Dimensionen
Was befindet sich tatsächlich in einem Regalwinkel? Ein vertikales Schenkel, das an der Wand oder an der Schrankseite befestigt wird, ein horizontales Schenkel, das das Regal trägt, einen Biegeradius dazwischen und ein Lochbild auf beiden Seiten. Größere Winkel besitzen eine Zunge oder einen Aufschlag am oberen Rand, was verhindert, dass das horizontale Schenkel unter Last durchbiegt.
Jedes dieser Merkmale ist eine Blechfertigungsentscheidung. Die Schenkel Länge bestimmt, wie weit das Regal vorsteht, die Dicke bestimmt, wie viel es ohne sichtbares Durchhängen tragen kann, das Lochbild entscheidet, wo die Befestigungen sitzen, und der Biegeradius bestimmt, wie das beschichtete Teil aussieht. The FABRICATOR beschreibt, wie diese Umformungsentscheidungen in einer Lohnfertigung kalkuliert werden.
Formate: Wandmontage, Unter-Regal und Schwerlast
Das übliche Format ist das wandmontierte Paar: zwei Regalwinkeln an einer Wand befestigt, die ein Holz- oder Glasregal tragen. Unter-Regal-Typen befinden sich innerhalb eines Schranks oder einer Kommode, wo das vertikale Schenkel kürzer ist und die Befestigung in eine Platte statt in Mauerwerk erfolgt. Eck- und T-Formate verbinden zwei Platten miteinander, anstatt ein Regal zu tragen.
Schwerlast-Versionen – die Teile auf den Fotos – verwenden 2,5 mm bis 4 mm Stahl, eine breitere Auflagefläche und ein Schlitzmuster, damit das Regal vor Ort nivelliert werden kann. Sie sind die Winkel, die für Garagenregale, Werkbankböden und Wandregale in Lagerräumen bestellt werden, wo ein Regal echtes Gewicht trägt und nicht nur Dekoration. Möbel-Belastungs- und Stabilitätstests sind für Institutions- und Wohngemeinschaftsmöbel durch BIFMA normiert.
Was in einer Bestellung geliefert wird
Eine abgeschlossene Bestellung ist ein abgestimmtes Set: zwei Regalwinkeln gleicher Schenkel Länge, gleichen Lochbildes, gleicher Beschichtung und gleicher Ausrichtung, verpackt, damit ein Installateur versehentlich keinen linken Winkel mit einem rechten paart.
Winkel werden in der Regel unbehandelt und unbefettet geliefert und bereit für die Montage. Trägt die Verpackung eines Kunden das Retail-Produkt, wird der Regalwinkel flach gegen eine Karte gepackt oder in einer bedruckten Hülle, und das Verpackungsbleibgewicht bleibt niedrig genug, um Fracht- und Handhabungskosten gering zu halten.

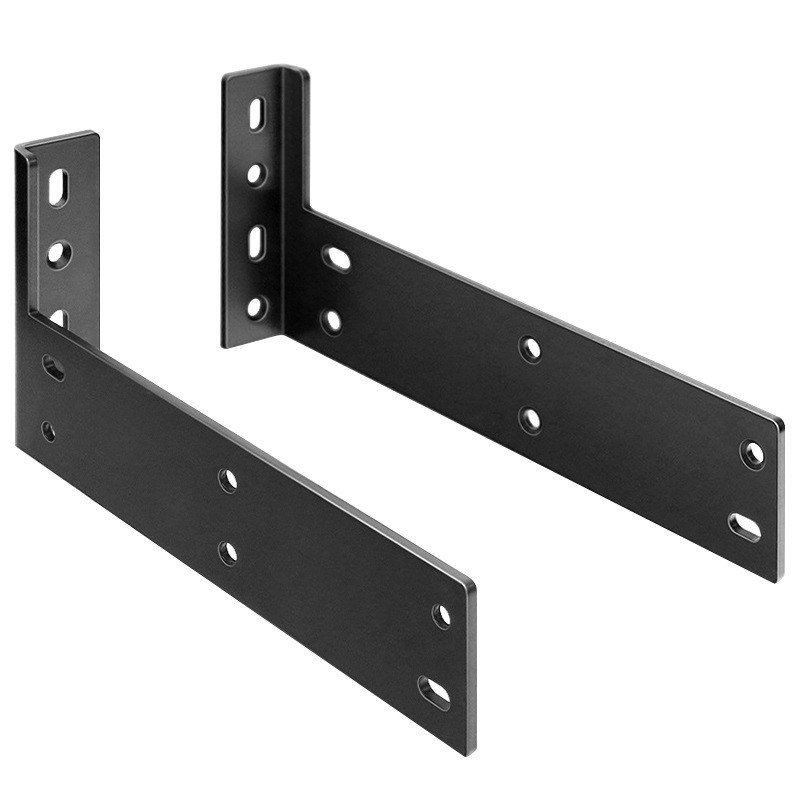

Abbildung 2: Zwei Regalträger im Stehen: vertikales Wandbein, horizontales Regalbein und eine Reihe von Befestigungen an jeder Seite.
Wo Regalträger verwendet werden
Möbel- und Schreinereibetriebe
Möbel- und Schreinereibetriebe bestellen Regalträger als Komponente und nicht als Produkt. Sie kommen als passende Sätze auf der Montagestraße an, werden zusammen mit dem Regal und dem Korpus montiert und werden nach der Installation des Möbels nicht mehr gesehen – es sei denn, einer fehlt in der Kiste, worin dann ein günstiger Teil zur teuren Beschwerde wird.
Diese Gruppe achtet am meisten auf drei Dinge: Das Befestigungsmuster muss zu den vorgestanzten Platten passen, die Paare müssen dimensionale identisch sein, und die Beschichtung darf sich nicht ablösen, wenn der Träger am Ende der Linie in einen Karton fällt. Die Traglastanforderung ist in der Regel moderat; die Wiederholgenauigkeit nicht.

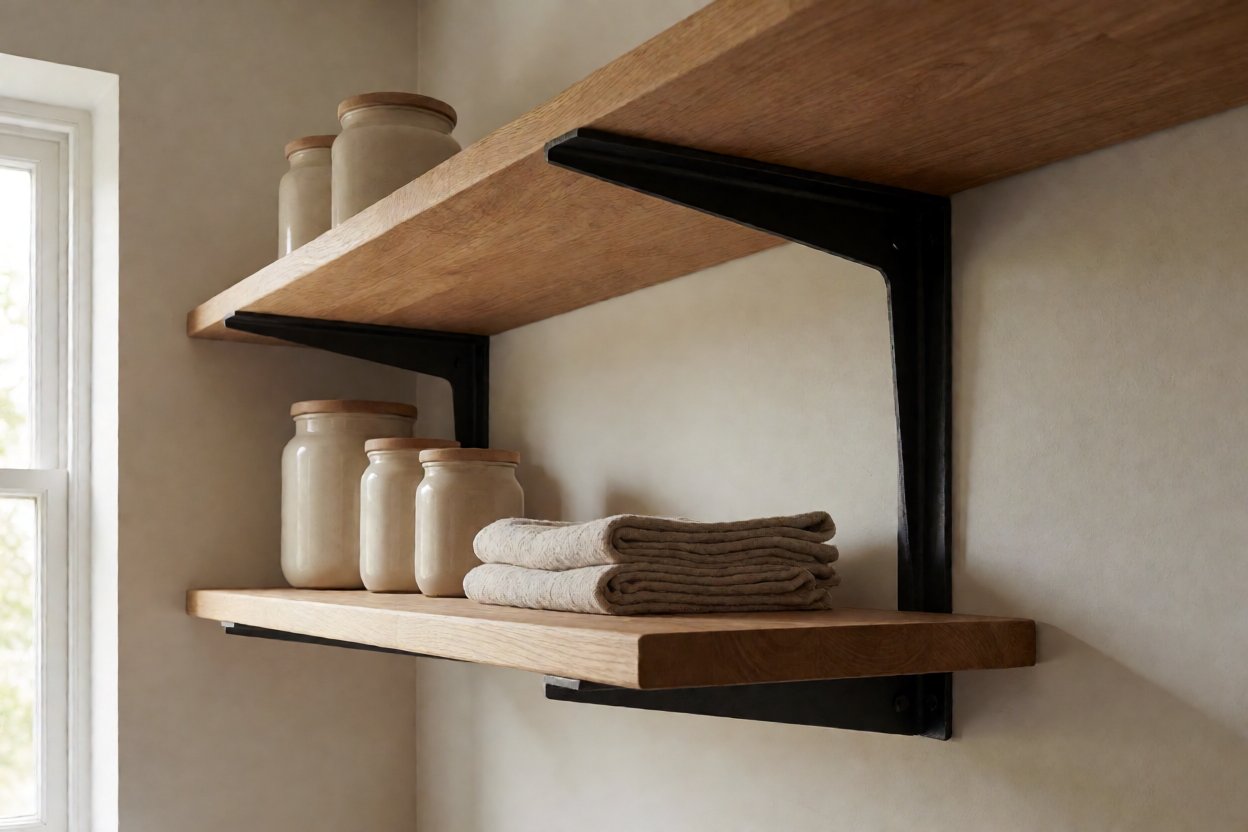

Abbildung 3: Offene Regale auf derselben schwerlastfähigen Konsole, fotografiert in einem schlichten Abstellraum.
Shopfitting, Einzelhandel und Ausstellung
Shopfitter bestellen schwerere Konsolen für wandmontierte Regale in Geschäften, bei denen das Regal Waren statt nur ein paar Bücher trägt und die Konsole für Kunden sichtbar ist. Farbe ist hier genauso wichtig wie Festigkeit: schwarze strukturierte Pulverbeschichtung, eine Markenfärbung oder eine Edelstahl-Oberfläche, die zum Regalsystem passt.
Shopprogramme werden in der Regel Bogen für Bogen freigegeben. Ein Konsolendesign wird abgestimmt, ein Musterbogen wird montiert und genehmigt, und die restlichen Bögen werden auf Basis derselben Zeichnung bestellt. Deshalb ist es wichtiger, dass ein Lieferant eine Beschichtung und ein Lochmuster wiederholen kann, als einer, der den niedrigsten Erstpreis anbietet.

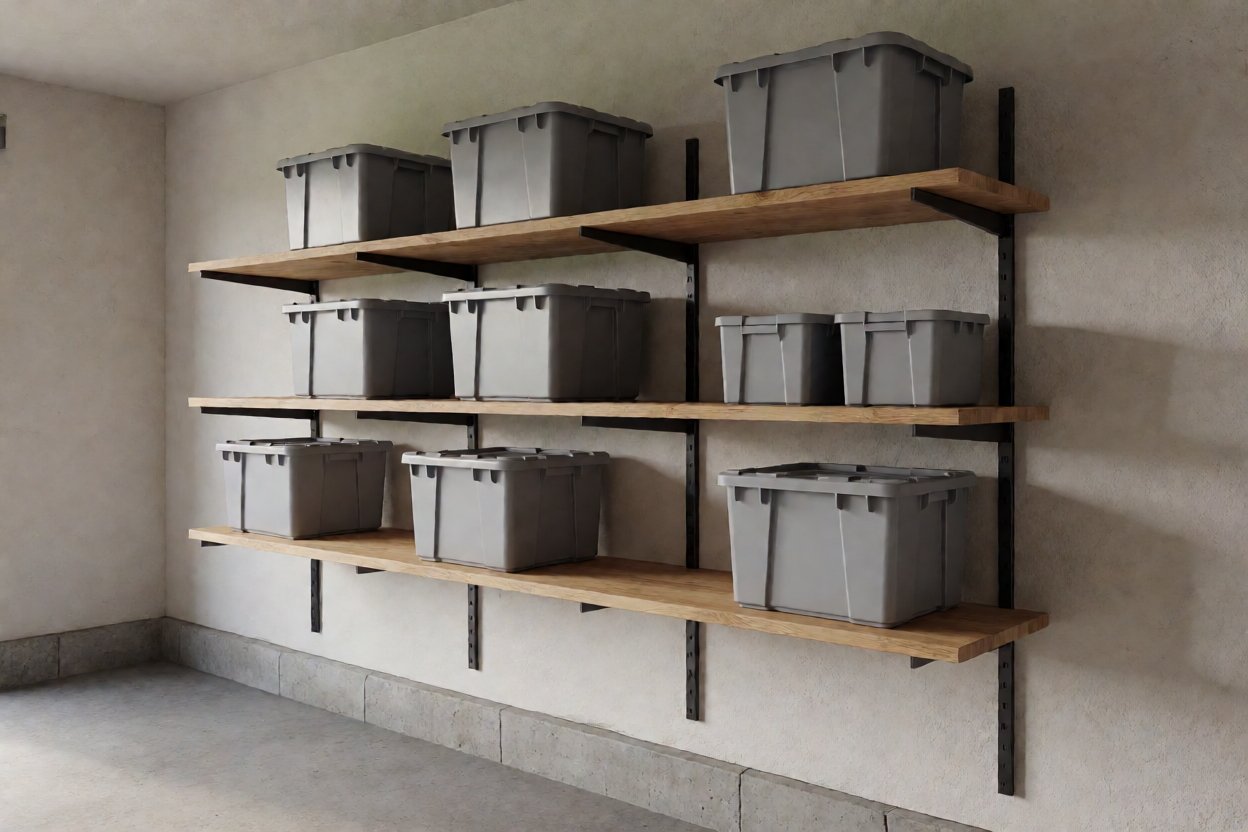

Abbildung 4: Das Produkt im Einsatz: Holzregale, die von denselben Konsolen an einer Funktionswand getragen werden, beladen mit einfachen Aufbewahrungsboxen.
Stahl, Dicke und Last
Stahlgrad und Dicke
Die meisten Regalkonsolen werden aus Kaltgewalztem Stahl mit einer Dicke von 2,0 mm bis 4,0 mm gefertigt. Für Außen- und Feuchtrauminstallationen wird verzinktes Blech, entweder feuerverzinkt oder vorverzinkt, verwendet, während in Feuchtbereichen, in denen die Konsole sichtbar bleibt, 304-Edelstahl zum Einsatz kommt. Informationen zu den Stahlsorten werden vom American Iron and Steel Institute veröffentlicht, und Informationen zu Edelstahl-Beschichtungstechniken von der Specialty Steel Industry of North America.
Die Dicke ist der größte Hebel für die Tragfähigkeit, aber nicht der einzige. Eine 3-mm-Konsole mit kurzem Ast und oberen Flansch übertrifft eine 4-mm-Konsole mit langem, ungestütztem Ast. Deshalb fragen wir nach der vorgesehenen Spannweite und Last, anstatt ausschließlich anhand der Materialstärke zu kalkulieren.
Loch- und Schlitzmuster
Das Befestigungsmuster entscheidet darüber, ob die Konsole tatsächlich installiert werden kann. Feste Löcher ergeben das stärkste und günstigste Teil; Schlitze – die langgestreckten Löcher, die auf den Fotos zu sehen sind – erlauben eine Anpassung an eine Wand, die nicht perfectly lotrecht ist, zu einer geringen Zusatzkosten bei der Stanzzeit.
Die Befestigungszentren werden in der Regel vom Regal- und Paneelsystem des Kunden vorgegeben, nicht von uns. Wenn das Muster noch offen ist, lautet die praktische Regel: die Wandbefestigungen auf der Mittellinie des vertikalen Arms zu belassen und genügend Material zwischen den Löchern freizulassen, damit der Kopf der Befestigungsschraube sauber einsitzen kann, ohne die Beschichtung zu beschädigen.
Pulverbeschichtung und Oberflächen
Eine schwarze strukturierte Pulverbeschichtung ist die Standardoberfläche für Stahlregalkonsolen, da sie Handhabungsspuren verdeckt und zu Regalsystemen passt. Andere Farben werden anhand einer RAL-Referenz oder einer Kundenprobe abgestimmt, und verzinkte Oberflächen werden verwendet, wenn das Teil im Freien eingesetzt wird. Informationen zu den Eigenschaften von Beschichtungen werden von der American Coatings Association veröffentlicht.
Zwei Details entscheiden darüber, ob eine beschichtete Regalkonsole die Handhabung übersteht. Das erste ist die Vorbehandlung: Das Teil wird entgratet und vorbehandelt, sodass die Beschichtung sich an der Biegung festhält, statt am Radius abzublättern. Das zweite ist die Verpackung, da Konsolen, die sich in einer Schachtel reiben, auch dann mit abgeplatzten Kanten ankommen, wenn die Beschichtung selbst korrekt war.

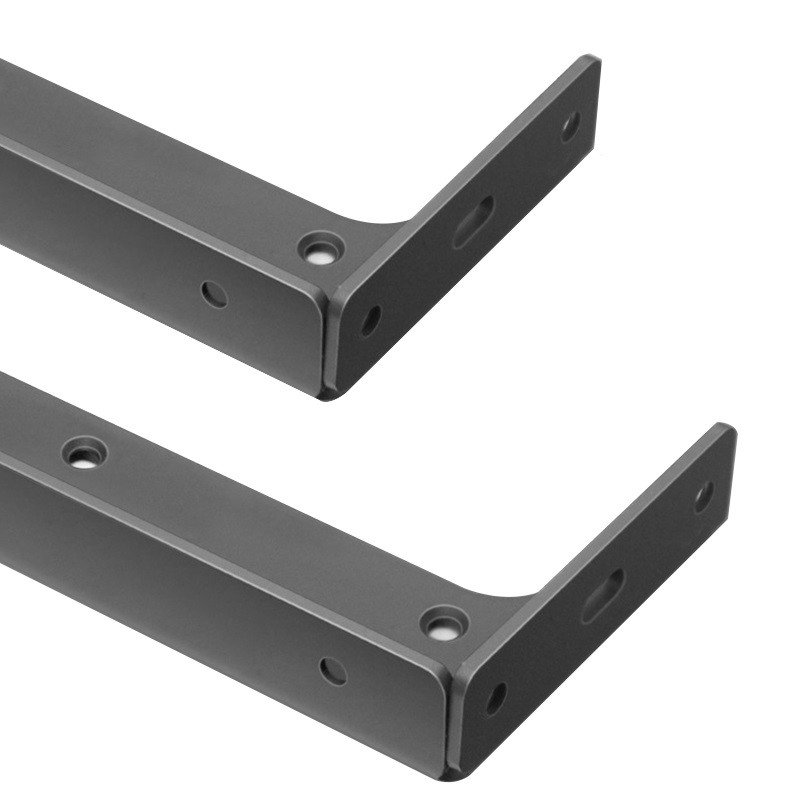

Abbildung 5: Ausschnitt am Fachträger: Die ovale Ausfräsung ermöglicht eine justierung des Trägers vor Ort, ohne die Wand neu bohren zu müssen.
Was macht es schwer, einen Klammerkörper richtig herzustellen
Biegewinkel, Rechtwinkligkeit und Beinslänge
Wo ist ein Klammerkörper falsch? Fast immer an der Biegung. Wenige Grad neben Neunzig und das horizontale Bein kippt, so dass das Fach an einem Ende eine Lücke aufweist; ein Bein, das einen Millimeter länger oder kürzer ist, verschiebt die Befestigung und das Fach. Der Rückfederungseffekt variiert je nach Dicke und Faserverlauf des Bleches, daher wird das Biegeprogramm am ersten Teil eingestellt und an einem Winkelmesser geprüft, bevor die Serie fortgesetzt wird.
Pare sind die anspruchsvollere Anforderung. Zwei Fachklammern, die jeweils innerhalb der Toleranz liegen, können dennoch miteinander streiten, daher werden Klammerkörper, die als Satz geliefert werden, gegen dasselbe Programm geformt und als Paar geprüft, nicht als Einzelteile; dasselbe Prinzip für geformte Teile wird von Modern Machine Shop dokumentiert.
Lochausrichtung zwischen Bauteilen
Das zweite Risiko ist das Befestigungsmuster. Wenn die Löcher in den zwei Klammern eines Satzes nicht übereinstimmen, muss der Monteur vor Ort nacharbeiten oder neu bohren, und so verliert ein Lieferant eine Folgebestellung. Laserschneiden hält das Muster auf wenige Zehntel Millimeter genau; eine Stanzwerkzeug hält es noch genauer ein, sobald eine Matrize durch das Volumen gerechtfertigt ist.
Blechfertigung folgt den allgemeinen Toleranzen in Übereinstimmung mit der ASME Y14.5-Praxis, sofern die Zeichnung nicht enger ist, und die kritischen Maße an einem Fachträger sind die Beinslängen, der Biegewinkel und die Abstände zwischen den Löchern, daher sind diese die Merkmale, die gemessen und protokolliert werden.
Entgraten, Beschichtung und Verpackung
Die dritte Gruppe von Problemen ist kosmetischer Natur und tritt erst spät auf. Scharfe Kanten, die vom Laser übrig bleiben, sind eine Gefährdung für den Monteur und ein Schwachpunkt für die Beschichtung, daher wird jede Klammer vor der Oberflächenbehandlung entgratet. Pulver, das über ein Loch brückt, oder eine Beschichtung, die an einer Schnittkante dünn ist, zeigt sich zuerst an den Bauteilen, die ein Kunde tatsächlich in die Hand nimmt.
Unsere Routine ist absichtlich einseitig: entgraten, vorbehandeln, bis zum vereinbarten Referenzton beschichten, die Biegung und die Löcher prüfen, dann paarweise mit Trennung verpacken, damit die Bauteile nicht scheuern. Es ist dieselbe Routine beim ersten Muster und beim zehnten Folgeauftrag, was ein Fachträger-Programm vorhersagbar macht.

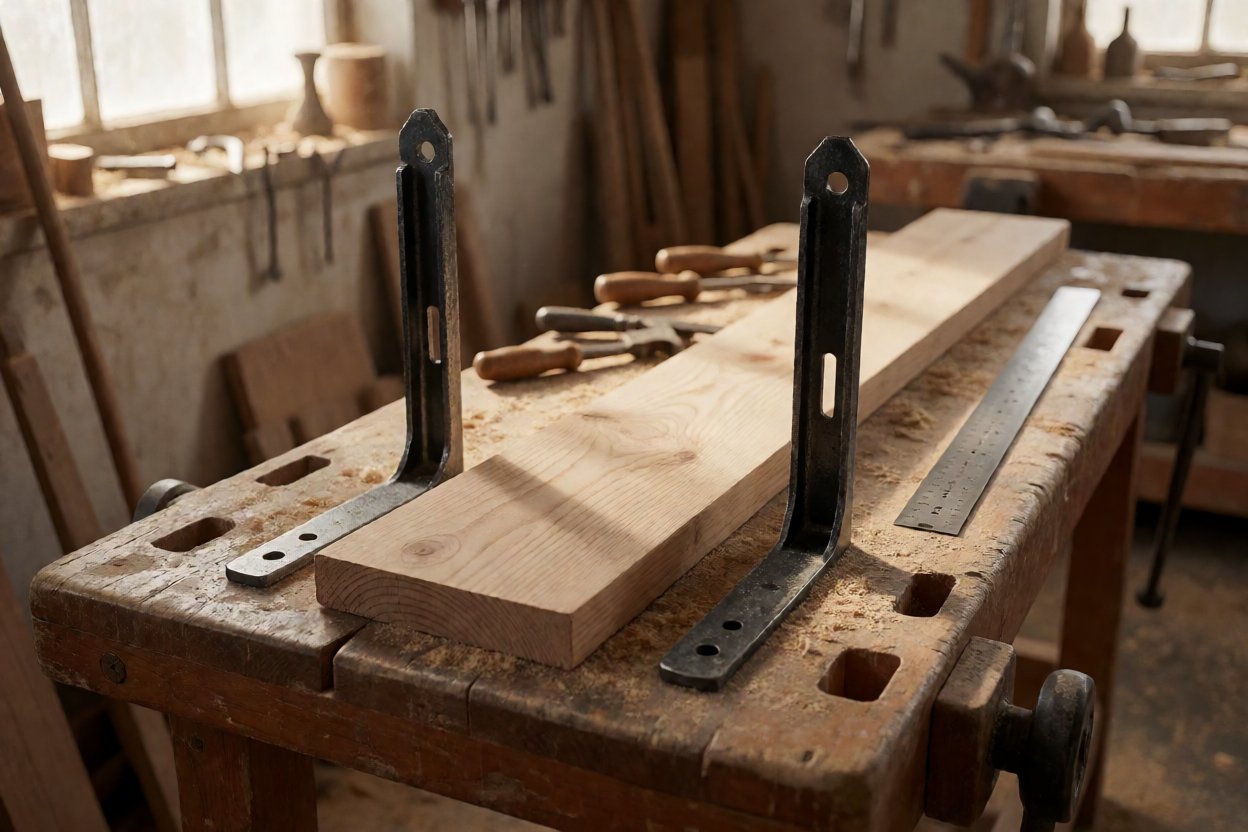

Abb. 6: Ein Paar Regalblenden und ein schlichter Holzboden, die vor dem Einbau auf einer Werkbank ausgelegt sind.
Zeichnungen, Lieferzeiten und Auftragsabwicklung
Was Sie uns zusenden
Für ein Angebot für eine Regalblende benötigen wir die Beine Längen, die Wandstärke, das Loch- oder Nutmuster mit seinen Mittelpunkten, die vorgesehene Befestigungsart vor Ort, die Oberfläche und die jährliche Stückzahl samt Aufteilung in Chargen. Eine 2D-Zeichnung mit Maßen ist ideal; ein STEP-Modell oder ein klares PDF mit den relevanten Maßen funktioniert ebenfalls.
Wenn das Design noch offen ist, senden Sie stattdessen die Regalgröße und die vorgesehene Last. Wir werden eine Wandstärke, eine Beine Länge und ein Befestigungsmuster vorschlagen und diese Version berechnen, nicht einen Teil, der sich unter Last durchhängt.
Stichproben und Produktionslieferzeiten
Stichproben folgen 5–10 Arbeitstage nach Freigabe der Zeichnung, und der erste Produktions-Charge versendet 15–30 Tage später. Eine geformte und beschichtete Regalblende ohne Werkzeug involviert bewegt sich schnell, weil Schneiden und Biegen programmgesteuert sind und keine Werkzeugherstellungsaufgaben darstellen.
Zwei Dinge verschieben das Datum: eine Änderung des Befestigungsmusters nach der Stichprobe und eine Beschichtungsfarbe, die von Grund auf abgeglichen werden muss. Beides ist im Stichprobenstadium billiger zu regeln, und beides ist der Grund, warum ein Regalblenden-Programm mit einer eingeschlossenen Stichprobenrunde kalkuliert wird.
Oberflächen, Markierungen und enthaltene Dokumente
Veredelung, Markierung und Verpackung sind Teil des Auftrags: Pulverbeschichtung in einer bestimmten Farbe, Verzinkung oder eine unbehandelte, geölte Oberfläche, Lasermarkierung oder ein gedrucktes Etikett und eine Verpackung, die um die Kiste des Kunden herum entworfen ist, nicht um unsere.
Dokumente werden mit den Teilen versendet: Materialzertifikate, ein Erstmusterprüfbericht, Maßtoleranzen für die Beine Längen und das Lochmuster sowie Chargennachverfolgbarkeit. Die Fabrik hält ISO 9001:2015 und CE und arbeitet mit SGS für die Dritte-Party-Inspektion. US-Käufer, die die gelandete Kosten prüfen, verwenden den Harmonized Tariff Schedule, und die CE-Pflichten werden von der European Commission festgelegt.

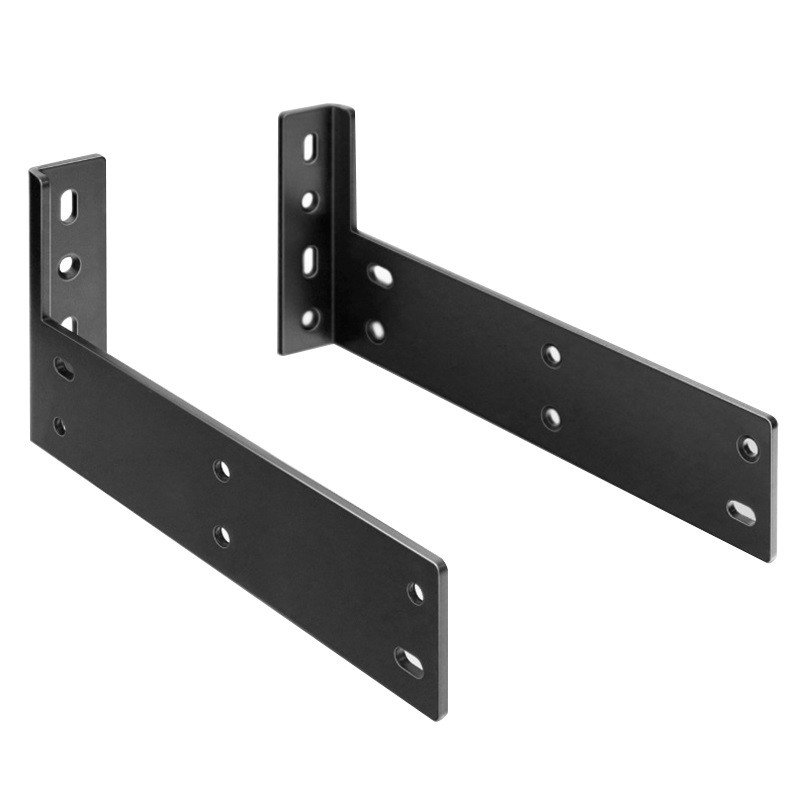

Abbildung 7: Zwei Halterungen in Dreiviertelansicht, die den Biegeradius, die Anflügelung und die entgrateten Lochkanten zeigen.
Programme, die wir geliefert haben
Fall 1: Möbelmarke – Passende Halterungssätze
Eine Möbelmarke bestellte passende Halterungssätze aus 2,5 mm kaltrichtigem Stahl, schwarz texturierte Pulverbeschichtung, mit einem festen Lochbild, das durch eine vorgestanzte Schrankfront vorgegeben wurde. Die Chargen umfassten 200–800 Stück, vier- bis achtmal im Jahr, mit einem Mindestbestellvolumen von 100 Stück und FOB-Preisen von 2 USD bis 15 USD pro Halterung.
Die erste Muster-Regalhalterung wurde in 5–10 Werktagen freigegeben und die erste Charge wurde 15–25 Tage später versandt. Das jährliche Auftragsvolumen lag im Bereich von 15k bis 40k USD, und die Bauteile wurden im Werk als Paare geprüft, damit ein Satz auf der Packlinie nicht getrennt werden konnte.
Fall 2: Ladenbauplaner – Schwergewicht-Wandhalterungen
Ein Ladenbauplaner benötigte schwerschwere Wandhalterungen aus 3 mm Stahl mit Schlitzverklebungen für ein Regalprogramm im Einzelhandel. Die Stückzahlen lagen bei 50–300 pro Charge, drei- bis sechsmal im Jahr, mit einem Minimum von 20–50 Stück, bei FOB-Preisen im Bereich von 15 bis 80 USD pro Halterung, je nach Größe und Oberfläche.
Ein Mustermodul wurde aufgebaut und freigegeben, bevor der Rest des Programms freigegeben wurde, und die erste Produktionscharge wurde 15–30 Tage nach Zeichnungsfreigabe versandt. Das Beibehalten derselben Beschichtungsreferenz über die Module hinweg eliminierte Diskussionen über Farbabweichungen bei der Installation, und das jährliche Auftragsvolumen landete im Bereich von 30k bis 60k USD.
Fall 3: Großhändler – Lagerbestandsgrößenprogramm
Ein Großhändler für Lagertechnik lagerte vier Regalhalterungsgrößen für den Fachhandel, alle in schwarzer Pulverbeschichtung: 200–800 Stück pro Größe, vier- bis acht Produktionschargen pro Jahr, ein Mindestbestellvolumen von 100 Stück pro Größe und FOB-Preisen von 2 USD bis 15 USD, abhängig von der Blechdicke.
Das Programm wurde um den Lagerbestand herum geplant, nicht um individuelle Aufträge, daher wurden die Chargengrößen im Voraus vereinbart und die Beschichtungsreferenz archiviert. Der Preis sank im ersten Jahr um 4–6 %, da die vier Größen gemeinsam auf den gleichen Blechen gelehnt wurden.

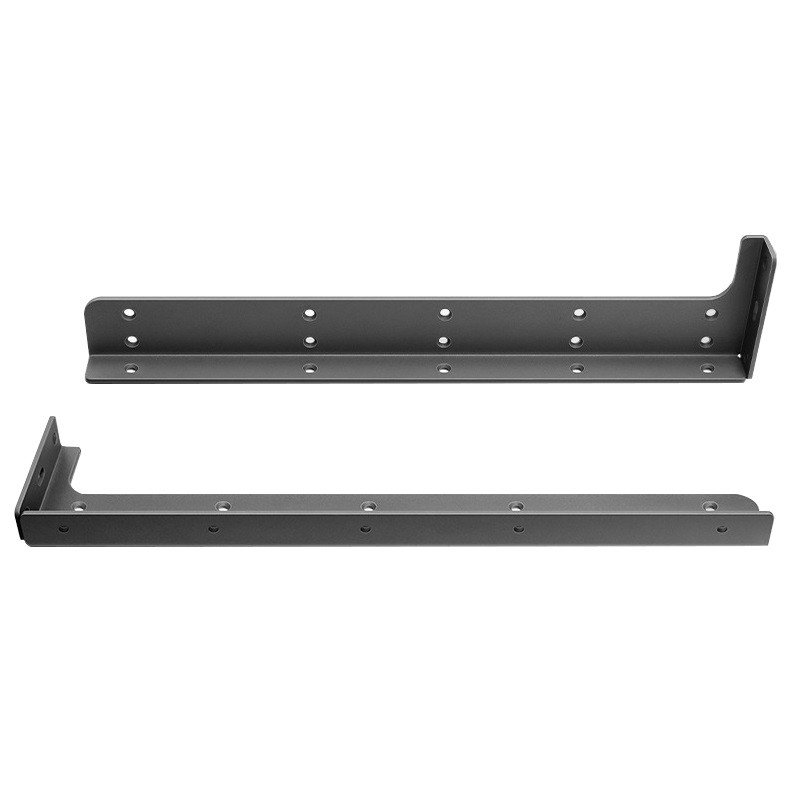

Abbildung 8: Eine flache Paare nach der Formung und Beschichtung, gegeneinander geprüft, damit beide Halterungen in einem Satz übereinstimmen.
Zusammenfassung und nächste Schritte
Wie man einen Regalhalter spezifiziert
Specifizieren Sie zuerst das Regal und dann den Halter. Fixieren Sie die Spannweite, die Last und die Befestigungsfläche und wählen Sie dann die Beinflängen, die Dicke und das Lochraster, die diese Bedingungen erfüllen. Ein Regalhalter ist auf der Zeichnung günstig zu ändern, nach der Beschichtungslinie jedoch teuer.
Stellen Sie dem Lieferanten dann zwei Fragen: Wie wird der Biegewinkel überprüft und wie werden Paare vor der Verpackung abgestimmt? Diese Antworten entscheiden, ob ein Programm sauber wiederholt wird, und beide sind in der Musterprüfung sichtbar.
Warum XHX Metal
XHX Metal behält den gesamten Regalhalter in einer 2.000 qm großen Fabrik in Dongguan zusammen: Laserzerneiden an zwei 6kW-Maschinen mit einer Positioniergenauigkeit von +-0.01 mm, CNC-Stanzautomaten für wiederkehrende Muster, CNC-Beugen, Entgratung, Pulverbeschichtung und Verpackung. Muster folgen in 5-10 Arbeitstagen, die erste Charge in 15-30 Tagen und das Schneiden verursacht keine Stanzeformkosten. Die Fabrik besitzt ISO 9001:2015 und CE und exportiert nach Nordamerika und Europa.
Das Unternehmen fertigt seit über einem Jahrzehnt Halterungen und geformte Teile für Marken aus den Bereichen Möbel, Lagerung und Geräte und produziert 500.000 Teile pro Jahr; Netzwerke für Fertigungsunterstützung werden von NIST MEP beschrieben.
Wie Sie Ihr Programm starten
Schicken Sie eine Zeichnung, eine Regalgröße oder ein Muster mit der jährlichen Menge und der Aufteilung der Chargen. Was die Fabrik herstellt, ist auf der Blechfertigung-Fähigkeitsseite aufgeführt, fertige Teile befinden sich auf der Produktseite, und die Angebotserstellung beginnt auf der Kontaktseite; Projektnachfragen gehen auch an sales01@xinghaoxin.com.

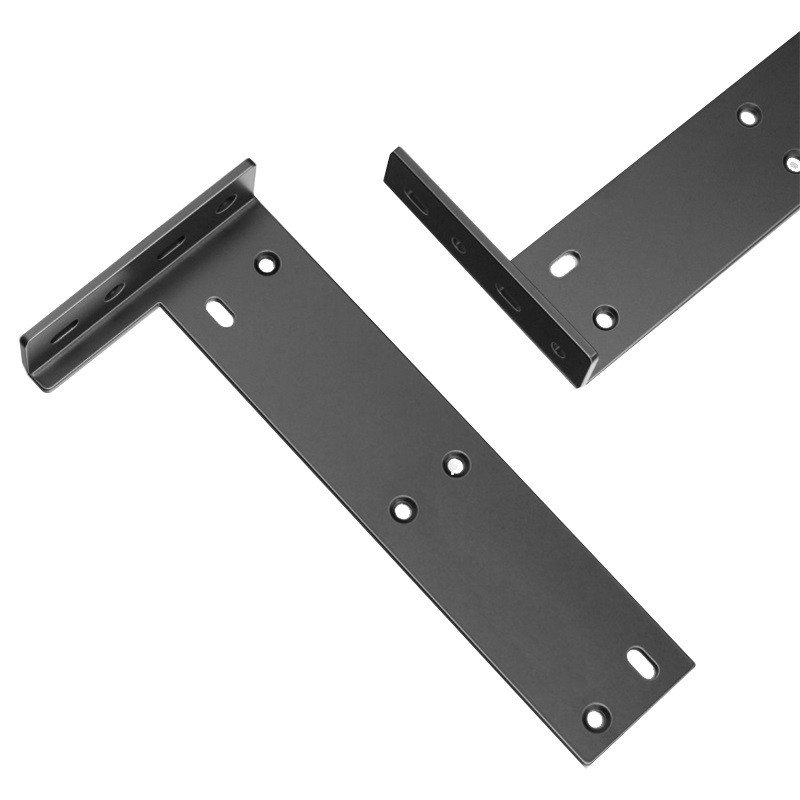

Abbildung 9: Ein fertiges Regalböcken-Paar vor dem Verpacken, mit beschichteten Teilen entlang der Biegung inspiziert.
FAQ: Regalbock
Welche Dicke sollte ein Regalbock haben? Das hängt von Spannweite und Last ab: 2.0-2.5 mm eignen sich für leichte Regale, 3.0 mm und mehr für Garagen- und Einzelhandelsregale, und ein oberes Flanschende erhöht die Steifigkeit, ohne eine dickere Gattung zu erfordern.
Können die Bocke geloch statt gebohrt werden? Ja. Schlitze kosten etwas mehr an Stanzzeit und erlauben es, das Regal an einer nicht senkrechten Wand auszurichten, weshalb die meisten schweren Regalböcke geschlitzt sind.
Was ist die Mindestbestellmenge? Etwa 100 Stück, wenn der Teil jedes Jahr wiederholt wird; größere Böcke werden ab 20-50 Stück kalkuliert.
Wie werden die Bocke verpackt? In passenden Paaren mit den beschichteten Teilen getrennt, so dass sie sich nicht gegenseitig berühren können, verpackt in die Kartongröße des Kunden und bereit für die Montagezeile.
